    Закладная деталь — это металлический элемент, забетонированный в конструкцию до того, как к ней что-либо крепится. Колонна, ферма, стеновая панель, технологическое оборудование — всё это крепится к закладным. Ошибка в расположении или исполнении закладной обнаруживается только при монтаже, когда бетон уже набрал прочность. Переделать — значит вскрывать конструкцию. Проектируем и изготавливаем закладные детали для промышленного и гражданского строительства с точным соблюдением координат и допусков. За 15 лет поставили закладные детали на более чем 300 объектов по всей России.

    Где применяются закладные детали

    • Фундаменты под металлические колонны — анкерные болты и опорные плиты для крепления баз колонн. Расположение анкеров определяется КМД колонны: отклонение по осям более 5 мм — и база не встаёт на место.
    • Стеновые и колонные закладные — пластины с анкерными выпусками для крепления ферм, балок, подкрановых конструкций, стеновых панелей и навесного фасада. Устанавливаются при бетонировании стен и колонн.
    • Закладные для технологического оборудования — опорные плиты с резьбовыми втулками или шпильками под насосы, компрессоры, вентиляторы, станки. Координаты отверстий привязаны к паспортному чертежу оборудования.
    • Закладные в дорожные и мостовые конструкции — для крепления перил, барьерных ограждений, осветительных опор, дорожных знаков к бетонным конструкциям мостов и эстакад.
    • Закладные для инженерных систем — кронштейны трубопроводов, опоры кабельных лотков, подвески вентиляционных воздуховодов. Закладываются при бетонировании перекрытий и стен.

    Как проходит работа

    1. Заявка передаёте чертежи или параметры: тип конструкции, нагрузки, координаты закладных.
    2. Расчёт и КМД рассчитываем пластину и анкера на вырывающее, срезающее и изгибающее усилие.
    3. Образец при серийном заказе изготавливаем и согласовываем образец до запуска партии.
    4. Производство изготавливаем на заводе площадью 1 500 м² с контролем геометрии каждого изделия.
    5. Маркировка каждая закладная маркируется по позиции КМД для точной установки на объекте.
    6. Доставка отгружаем с монтажной схемой и паспортом качества.

    Стоимость закладных деталей — от от 166 530 руб./т. Гарантия — 5 лет.

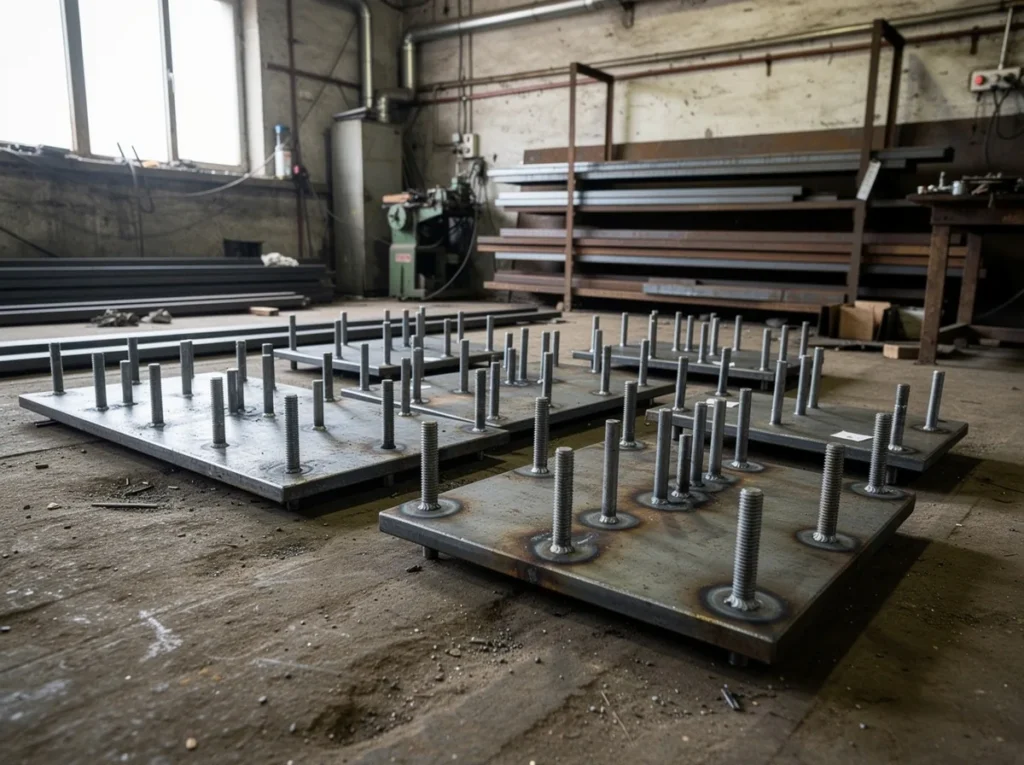

    Закладные детали — Проект 1, фото 1 | Промфер Проект 1, фото 1

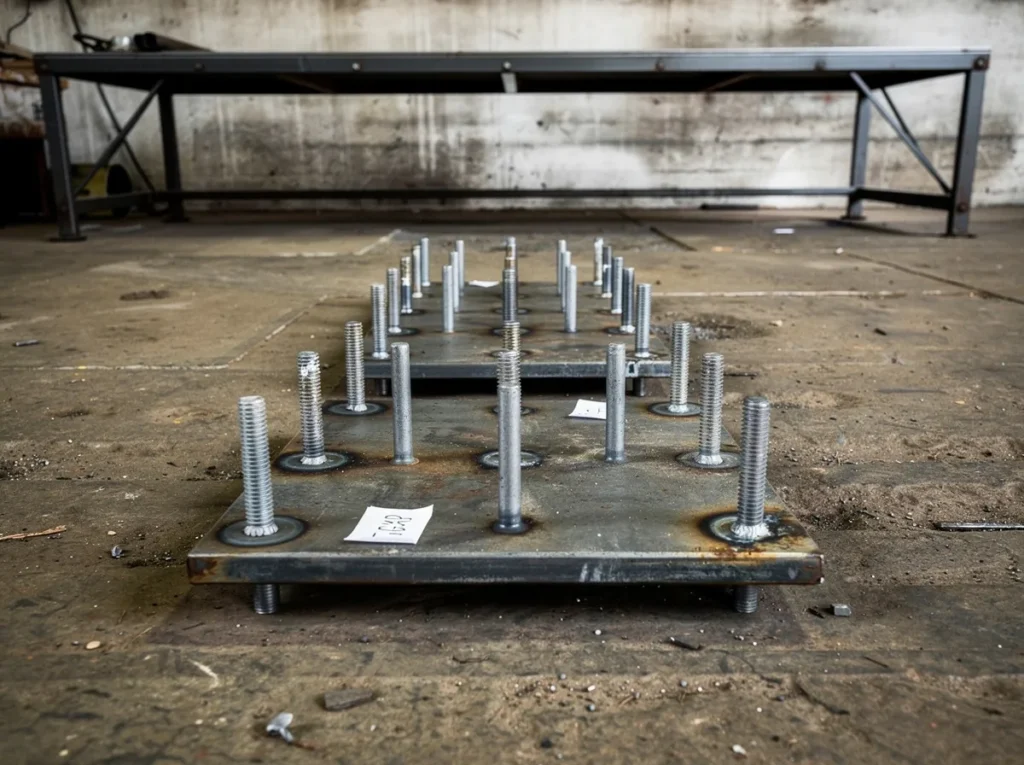

    Закладные детали — Проект 1, фото 2 | Промфер Проект 1, фото 2

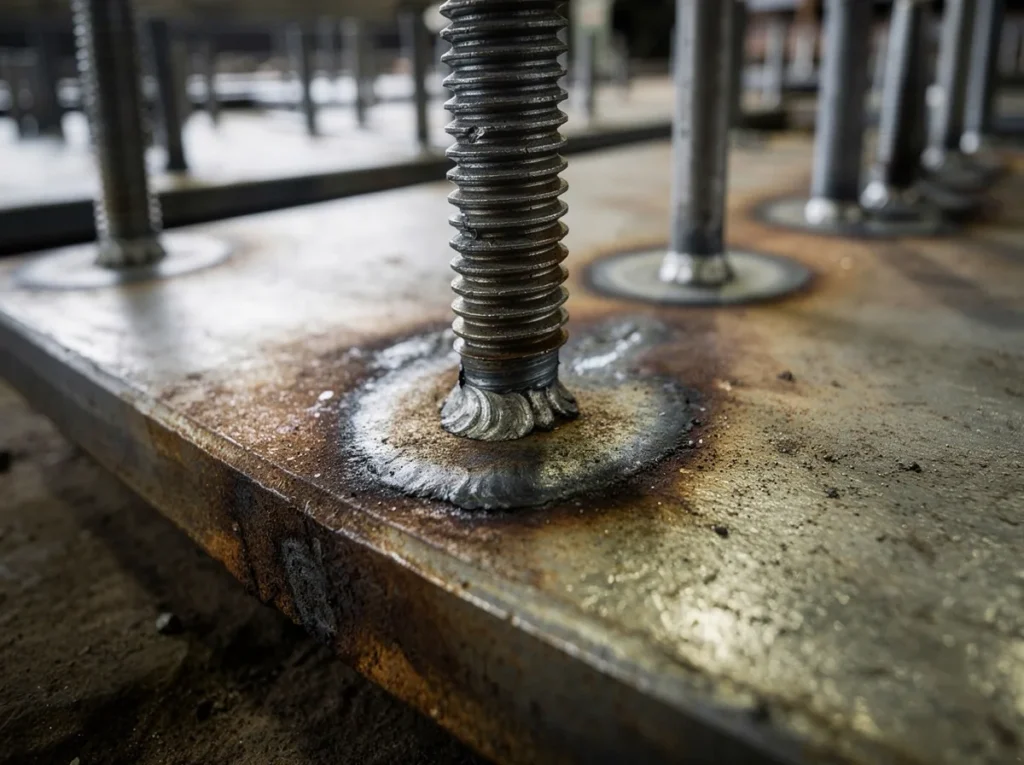

    Закладные детали — Проект 1, фото 3 | Промфер Проект 1, фото 3

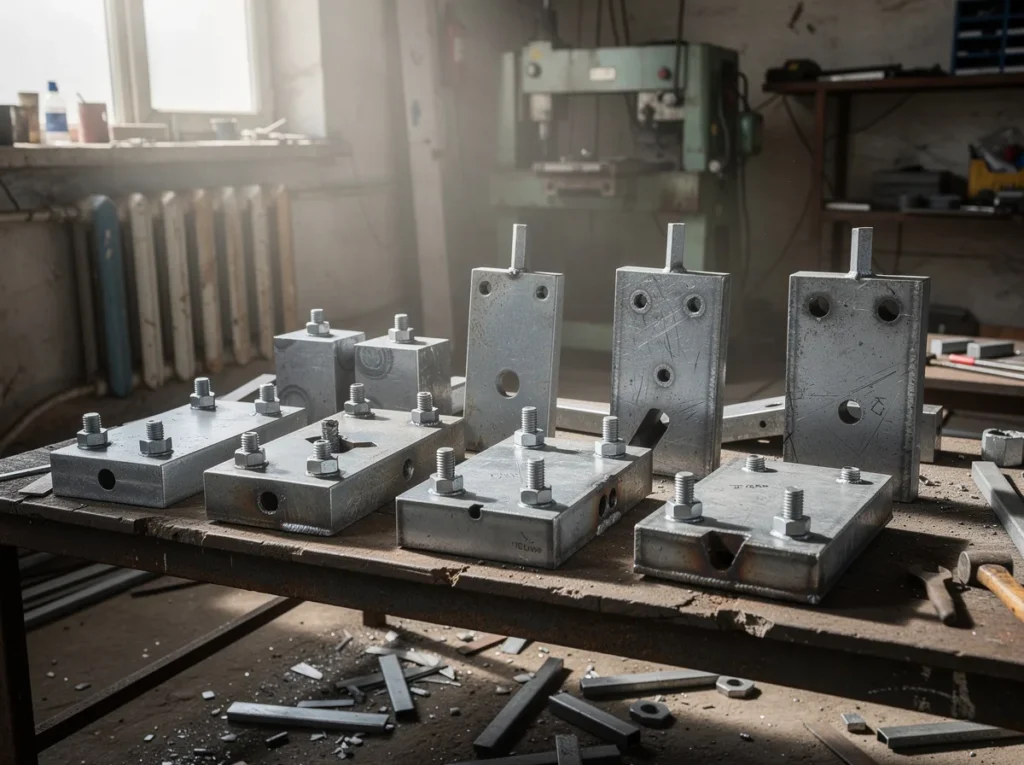

    Закладные детали — Проект 2, фото 1 | Промфер Проект 2, фото 1

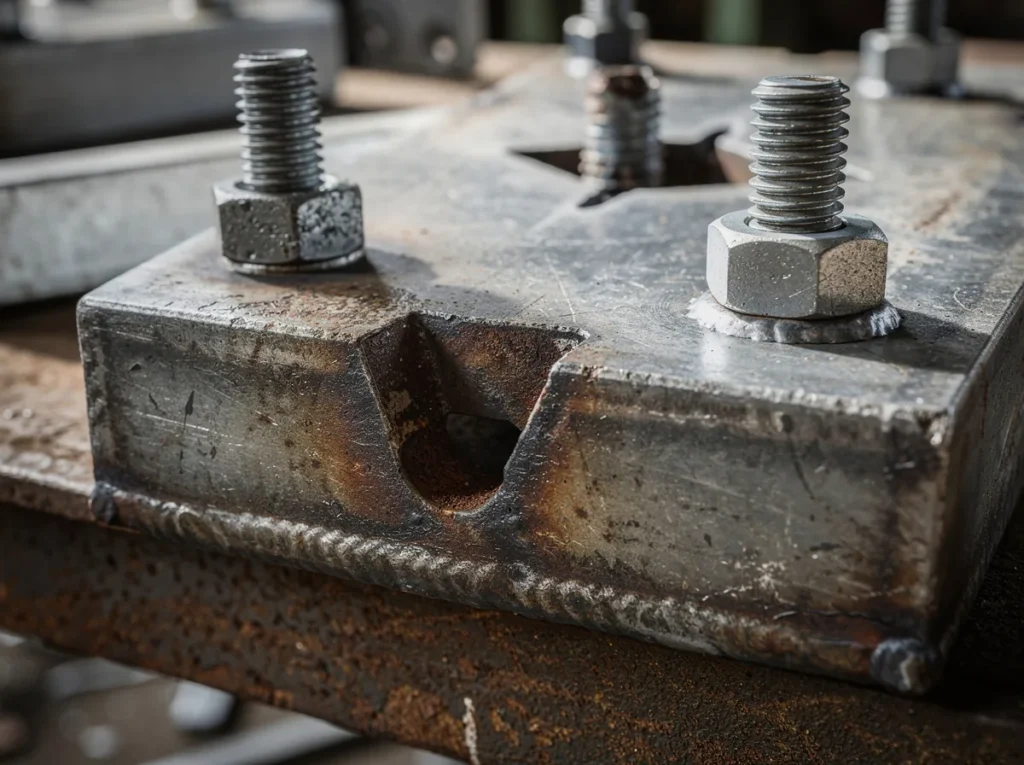

    Закладные детали — Проект 2, фото 2 | Промфер Проект 2, фото 2

    Конструктивные решения

    • Закладная деталь состоит из лицевого элемента — пластины или профиля — и анкеров, обеспечивающих передачу усилий в бетон. Конструкция определяется характером нагрузки.
    • Пластина с анкерными стержнями — наиболее распространённый тип. Пластина толщиной 10–40 мм, анкера — из арматуры А500С или болтов диаметром 12–36 мм. Анкера приварены к пластине под прямым углом или с отгибом — для лучшего зацепления с бетоном.
    • Пластина с анкерными болтами — резьбовые шпильки или болты, выходящие из бетона над поверхностью пластины. Применяются там, где крепимая конструкция требует регулировки по высоте — например, базы колонн с подливкой.
    • Закладная с отгибами — анкера загнуты параллельно пластине или под углом 90°. Увеличивает площадь контакта с бетоном и несущую способность на вырыв без увеличения длины анкеров.
    • Профильная закладная — вместо пластины применяется швеллер или уголок, забетонированный полкой в конструкцию. Используется для протяжённых закладных под рельсы, направляющие, скользящие крепления.
    • Анкерные плиты под оборудование — толстолистовые пластины 30–80 мм с фрезерованной опорной поверхностью и резьбовыми отверстиями. Обеспечивают точную геометрию базы оборудования.

    Рассчитаем закладные детали под ваши нагрузки и конструкцию — пришлите параметры или чертежи, КП подготовим за 24 часа.

    Технические параметры

    • Толщина пластины — от 6 до 80 мм
    • Анкерные стержни — арматура А500С диаметром 10–32 мм, шпильки М12–М42
    • Длина анкеров — от 150 до 800 мм в зависимости от нагрузки и класса бетона
    • Марки стали пластин — С245, С345 по ГОСТ 27772
    • Допуск на расположение анкеров — ±2 мм по координатам, ±1° по вертикали
    • Сварка анкеров к пластине — по ГОСТ 14098, контактная или ручная дуговая
    • Антикоррозионная обработка — грунтование, покраска, горячее или холодное цинкование
    • Контрольный шаблон — изготавливаем при заказе серийных закладных для проверки расположения анкеров на объекте.

    КМД разрабатываем сами или изготавливаем по чертежам заказчика. Перед запуском серийной партии изготавливаем образец для согласования.

      Загрузить чертеж / ТЗ


      Можно загрузить чертёж, ТЗ, эскиз или архив до 20 МБ.


      Расчёт цены производства металлоконструкций

      Ответьте на несколько вопросов и узнайте стоимость производства с учётом указанных параметров.

      Готово: 0%
      Шаг 1

      Укажите тип металлоконструкций:

      Шаг 2

      Укажите массу металлоконструкций

      Шаг 3

      Укажите необходимое покрытие:

      Предварительная стоимость металлоконструкций составит:

      0 ₽*

      Для точной оценки стоимости заказа направьте чертежи и контактные данные:

      Выполненные проекты

      Посмотреть все проекты
      Строительство несущего каркаса общежитий под сэндвич-панели
      МАФ «Амфитеатр» для ледового катка по программе «Зима в Москве»
      Ограждение территории ФОКа: 75 тонн металла за 45 дней

      Мы изготовили больше

      0 +

      металлоконструкций

      1.1
      1.2
      1.3
      1.4
      111
      1.5
      7
      1.9
      1.8
      12

      Изготовление закладных деталей

      Закладные детали под заказ изготавливаем по чертежам КМД или с разработкой документации. Принимаем заказы от единичных позиций до серийных партий. Для серийных заказов изготавливаем контрольный шаблон и образец для согласования до запуска полной партии.

      Закладные детали от производителя

      Купить закладные детали у завода — значит получить точную геометрию, маркировку по позициям КМД и паспорт качества на каждую партию. Допуск на расположение анкеров — ±2 мм, контролируется шаблоном. Стоимость — от от 166 530 руб./т.

      От чего зависит цена закладных деталей

      Стоимость зависит от толщины пластины, диаметра и длины анкеров, типа антикоррозионной обработки. Анкерные плиты с фрезерованной поверхностью под оборудование обходятся дороже стандартных пластин с арматурными выпусками. Точную стоимость рассчитаем по вашим чертежам за 24 часа.

      FAQS

      Часто задаваемые вопросы

      Химический анкер устанавливается в готовый бетон: сверлится отверстие, вводится химический состав, вставляется шпилька. Это решение для небольших нагрузок или когда закладную забыли установить. Несущая способность химического анкера в бетоне В25 примерно вдвое ниже, чем у стального анкера той же длины и диаметра, забетонированного с закладной. Для несущих конструкций — колонн, ферм, подкрановых балок — химические анкеры применяются только как вынужденная мера с отдельным расчётом.
      По ГОСТ 21779 допуск на смещение закладных по горизонтали — ±10 мм для стеновых и ±5 мм для колонных. Однако реальные требования КМД часто жёстче: для баз колонн под металлический каркас смещение анкеров более 3–5 мм критично. Указываем допуски в монтажной схеме и рекомендуем применять кондукторы при установке закладных.
      Да. Нарезаем резьбу М12–М42 на выходящих концах шпилек. На анкерах из арматуры нарезаем резьбу на выпуске или привариваем резьбовые муфты. Вариант с муфтой надёжнее при бетонировании: резьба закрыта и не повреждается при укладке бетона.
      Часть закладной, находящаяся в бетоне, в антикоррозионной обработке не нуждается: бетон создаёт щелочную среду, защищающую сталь. Лицевая поверхность пластины и выпуски анкеров — грунтуются или цинкуются в зависимости от условий эксплуатации. Для агрессивных сред и открытых конструкций рекомендуем горячее цинкование всей закладной до бетонирования.
