    Опора трубопровода фиксирует трубу в пространстве и передаёт нагрузку от её веса, давления и теплового расширения на несущую конструкцию. Неправильно рассчитанная опора — это провис трубы, усталостные трещины в сварных швах или срыв крепления под гидравлическим ударом. Проектируем и изготавливаем опоры трубопроводов для промышленных объектов, тепловых сетей, технологических трубопроводов и инженерных систем. За 15 лет поставили опоры на более чем 300 объектов по всей России.

    Типы опор и где они применяются

    Тип опоры определяется функцией: одни фиксируют трубу жёстко, другие позволяют ей перемещаться при тепловом расширении.

    • Неподвижные опоры — жёстко фиксируют трубу в одной точке. Воспринимают все усилия: вес трубы с содержимым, давление, усилия от компенсаторов. Устанавливаются в узловых точках трубопроводной системы — у ответвлений, задвижек, компенсаторов.
    • Подвижные скользящие опоры — труба опирается на опорную плиту и может свободно перемещаться вдоль оси при тепловом расширении. Применяются между неподвижными опорами для поддержки трубы без ограничения деформаций.
    • Катковые опоры — разновидность скользящих, с роликами. Снижают трение при продольном перемещении трубы большого диаметра. Применяются на паропроводах и нефтепроводах с высокими температурами и значительным тепловым удлинением.
    • Подвесные опоры (подвески) — труба подвешивается к перекрытию или балке через тягу и хомут. Применяются внутри зданий, когда нет возможности опереть трубу снизу.
    • Пружинные опоры и подвески — воспринимают вертикальную нагрузку через пружинный блок, допуская вертикальные перемещения трубы. Применяются на паропроводах высокого давления с вертикальными тепловыми деформациями.
    • Направляющие опоры — фиксируют трубу в поперечном направлении, допуская продольное скольжение. Предотвращают потерю устойчивости (боковой выгиб) при тепловом расширении длинных прямых участков.

    Как проходит работа

    1. Заявка передаёте диаметр, температуру среды, нагрузку, тип трубопровода и условия монтажа.
    2. Расчёт определяем тип опоры, сечения элементов, шаг между опорами.
    3. КМД разрабатываем или проверяем рабочую документацию, согласовываем с заказчиком.
    4. Производство изготавливаем на заводе площадью 1 500 м² с контролем геометрии и качества сварки.
    5. Маркировка каждая позиция маркируется по КМД для точного монтажа.
    6. Доставка с паспортом качества, сертификатами на металл и сварочные материалы.

    Стоимость опор трубопроводов — от от 163 968 руб./т. Гарантия — 5 лет.

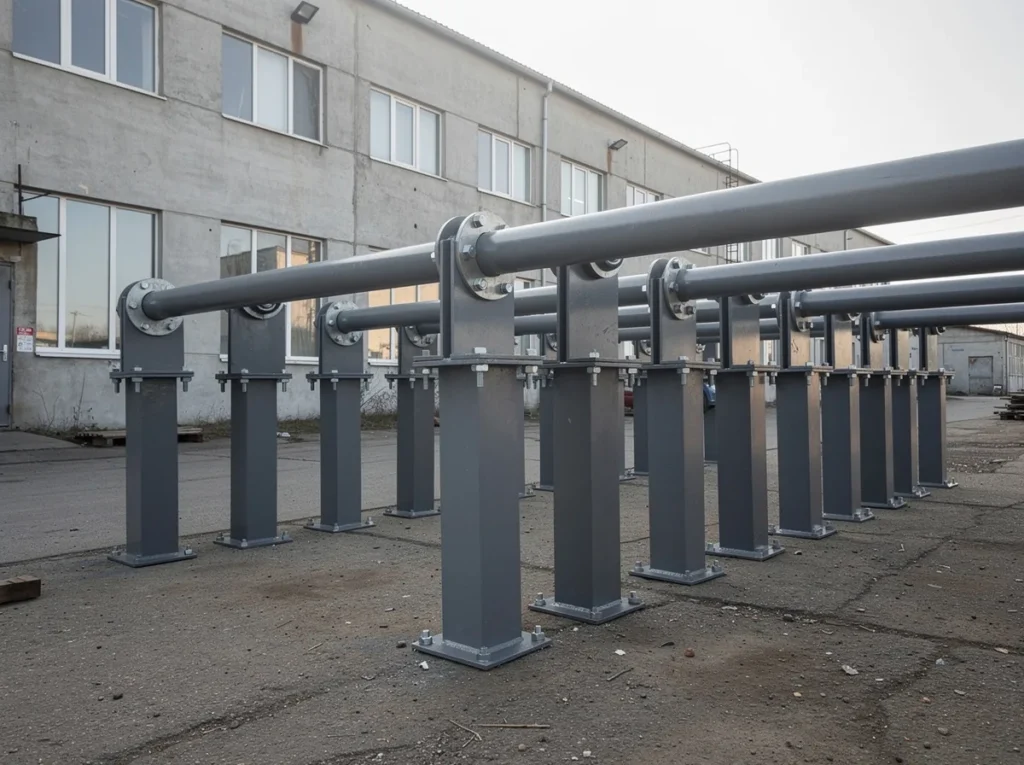

    Опоры трубопроводов — Проект 1, фото 1 | Промфер Проект 1, фото 1

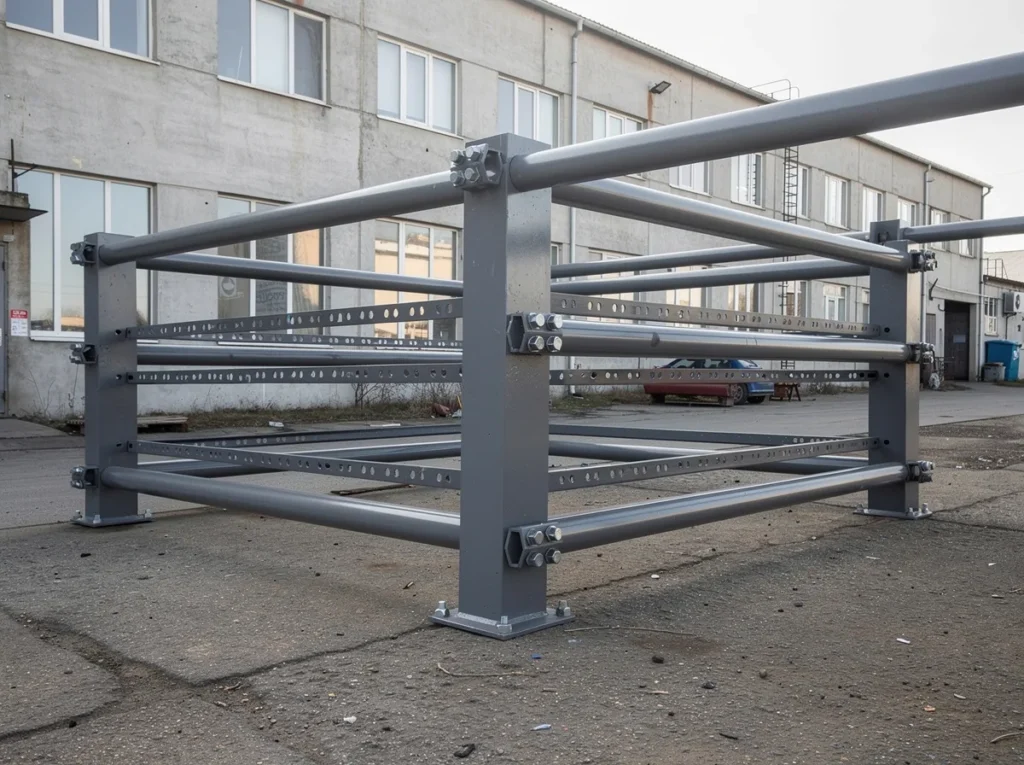

    Опоры трубопроводов — Проект 1, фото 2 | Промфер Проект 1, фото 2

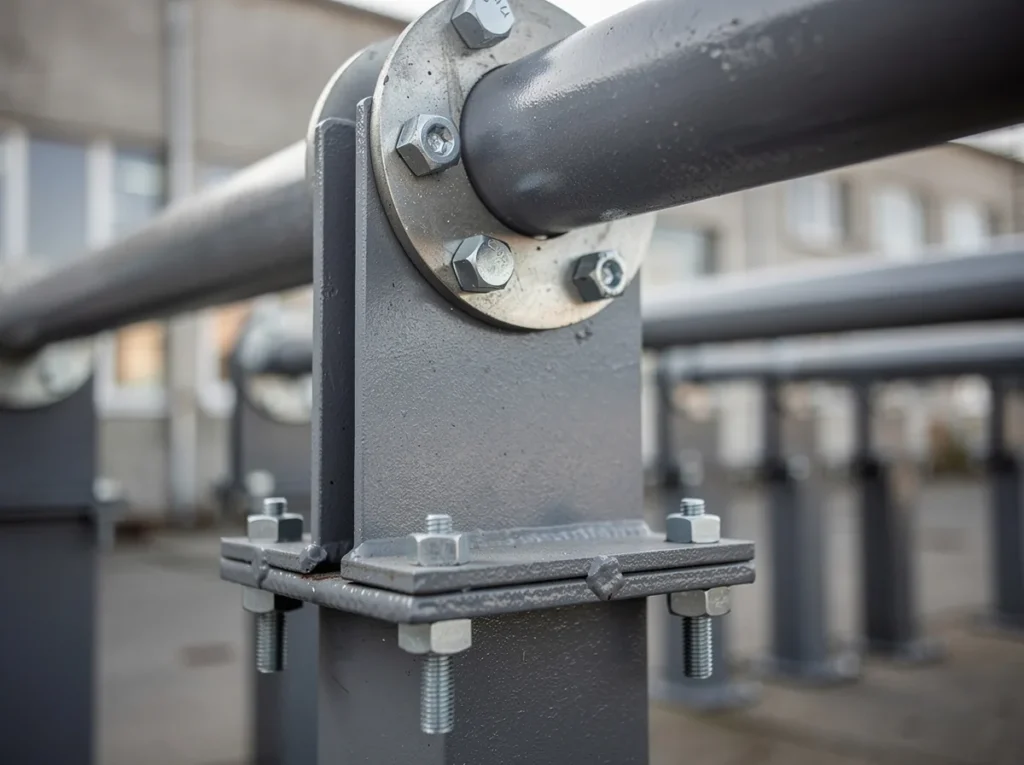

    Опоры трубопроводов — Проект 1, фото 3 | Промфер Проект 1, фото 3

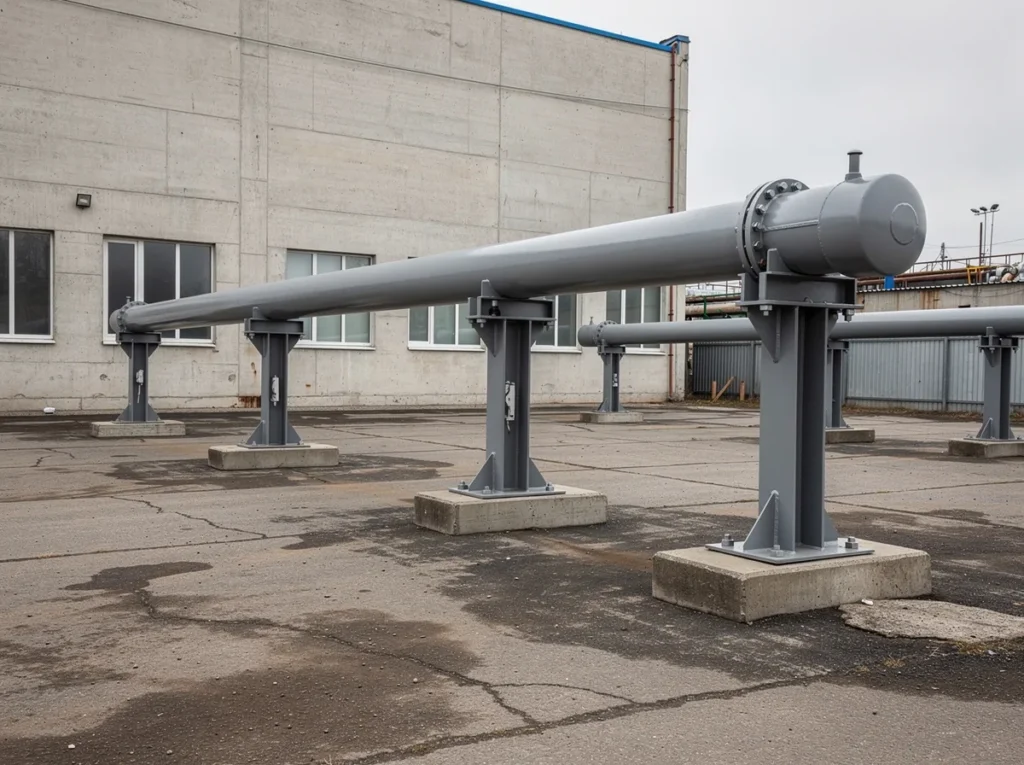

    Опоры трубопроводов — Проект 2, фото 1 | Промфер Проект 2, фото 1

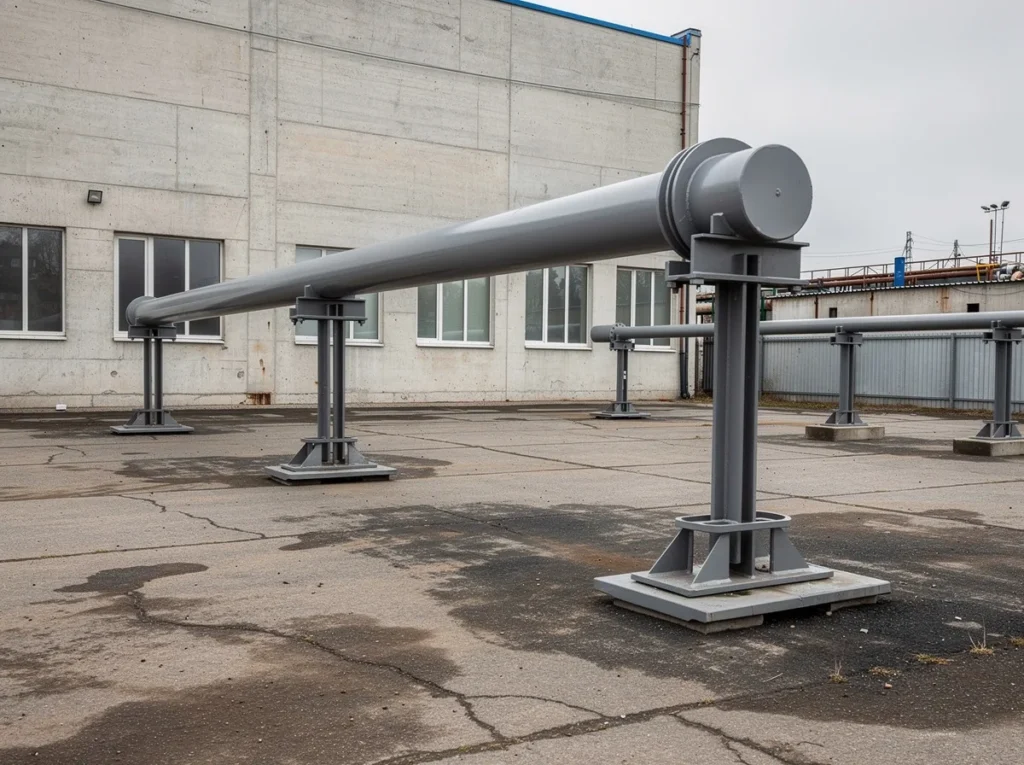

    Опоры трубопроводов — Проект 2, фото 2 | Промфер Проект 2, фото 2

    Конструктивные решения

    • Хомутовая опора — хомут охватывает трубу, стойки передают нагрузку на основание. Применяется для труб диаметром до 530 мм. Хомут — сборный болтовой или сварной.
    • Лапчатая опора — лапы привариваются к трубе, опираются на балку или конструкцию через опорную плиту. Применяется для труб большого диаметра от 400 мм и горизонтальных трубопроводов на эстакадах.
    • Опора на ложементе — труба лежит в профилированном ложементе, который распределяет нагрузку по длине трубы. Применяется для тонкостенных труб и трубопроводов с изоляцией, требующей защиты от смятия.
    • Блочная опора — сварная рама с несколькими точками крепления трубопроводов разного диаметра. Применяется на насосных станциях, в коллекторах, на технологических площадках.

    Рассчитаем опоры трубопроводов под ваши нагрузки и условия эксплуатации — пришлите параметры, КП подготовим за 24 часа.

    Технические параметры

    • Диаметр трубопровода — от DN 15 до DN 1400
    • Температура среды — от −60°С до +560°С
    • Нагрузка на опору — от 50 кг до 50 т в зависимости от диаметра и типа
    • Марки стали — С245, С345 по ГОСТ 27772; 09Г2С для низких температур до −60°С
    • Расчёт — по СП 33.13330, ГОСТ 32388, РД 10-249 для сосудов и трубопроводов под давлением
    • Антикоррозионная обработка — грунтование, покраска, горячее цинкование; для температур выше 200°С — термостойкие покрытия
    • Скользящие поверхности — графитовые, фторопластовые или нержавеющие вставки для снижения трения.

    КМД разрабатываем сами. Каждая опора привязывается к оси трубопровода и несущей конструкции — до запуска в производство.
