    Сварная балка — это двутавр, изготовленный не из проката, а собранный из трёх листов сваркой. Нужна тогда, когда стандартный сортамент не закрывает задачу: высота сечения выходит за 1 000 мм, полки нестандартной ширины или толщины, нагрузка требует переменного сечения по длине. Проектируем и изготавливаем сварные балки и двутавры для перекрытий, подкрановых путей, ригелей рам и специальных конструкций. За 15 лет сдали более 300 объектов по всей России.

    Где применяются сварные балки

    Сварной двутавр применяется там, где горячекатаный прокат не даёт нужного сечения или экономически невыгоден при больших пролётах. Ригели рам большого пролёта. При пролётах свыше 36 м горячекатаный двутавр не перекрывает нужный момент сопротивления. Сварной ригель с переменным сечением — высота максимальная в опорных зонах, минимальная в коньке — экономит металл на 15–20%.

    • Перекрытия с большими нагрузками — Производственные перекрытия под оборудование массой от 5 т, антресоли, мезонины — здесь нагрузка превышает несущую способность стандартных двутавров. Сварная балка набирается под расчётный момент инерции.
    • Подкрановые балки — Балки под мостовые краны рассчитываются на динамические и усталостные нагрузки. Высота сечения — от 400 до 1 200 мм в зависимости от пролёта и грузоподъёмности крана. Верхний пояс усиливается для крепления рельса.
    • Подпорные и опорные конструкции — Балки под резервуары, трубопроводы, технологические эстакады с нестандартной шириной полки под опорные плиты оборудования.
    • Мостовые конструкции и эстакады — Пролётные балки для пешеходных переходов, технологических галерей, конвейерных эстакад — длиной до 24 м в транспортабельном исполнении.

    Как проходит работа

    1. Заявка передаёте пролёт, нагрузку, высоту сечения или тип объекта.
    2. Расчёт подбираем геометрию сечения, толщины листов, схему рёбер жёсткости.
    3. КМ и КМД разрабатываем в собственном конструкторском отделе, согласовываем с заказчиком.
    4. Производство собираем на заводе площадью 1 500 м² на сборочных стендах, сварка автоматическая под флюсом, правка после сварки.
    5. Доставка отгружаем с маркировкой и монтажной схемой.
    6. Монтаж выполняем своими бригадами или передаём КМД заказчику.

    Стоимость сварных балок и двутавров — от от 160 125 руб./т. Гарантия на несущие элементы — 5 лет.

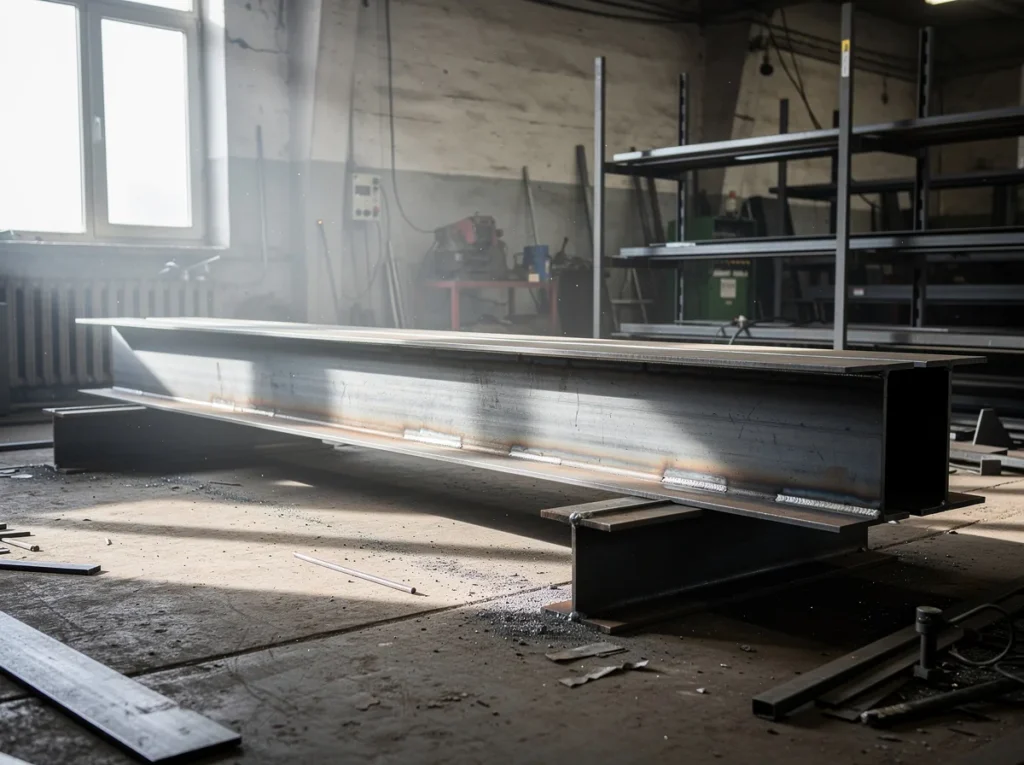

    Сварные балки / двутавры — Проект 1, фото 1 | Промфер Проект 1, фото 1

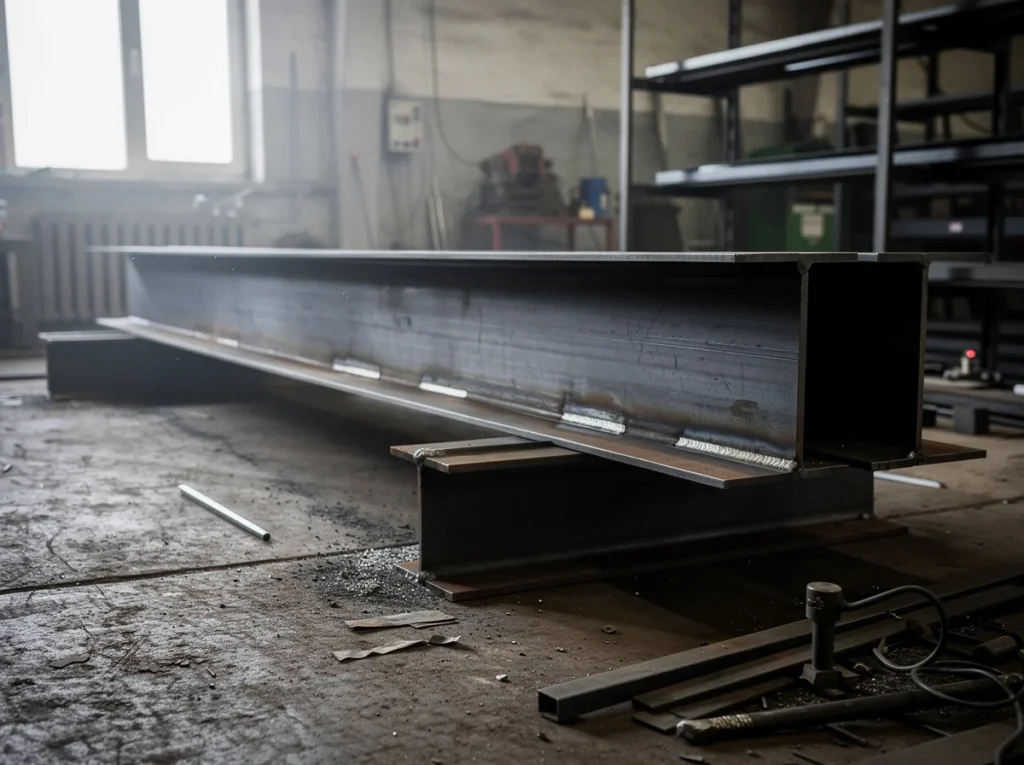

    Сварные балки / двутавры — Проект 1, фото 2 | Промфер Проект 1, фото 2

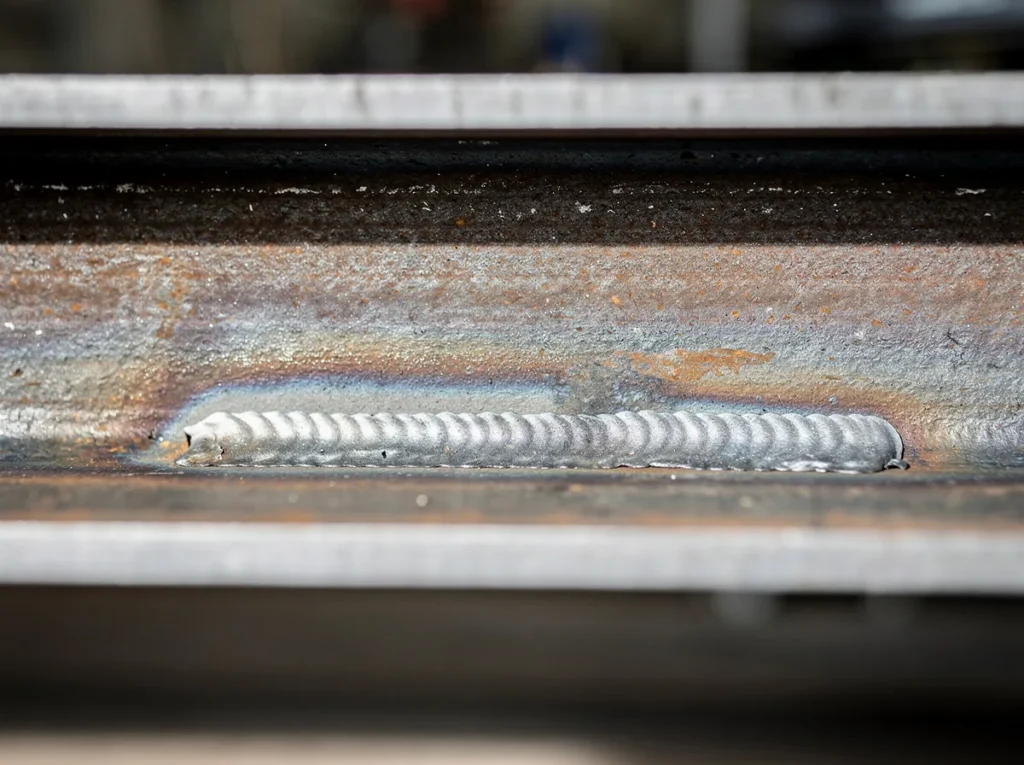

    Сварные балки / двутавры — Проект 1, фото 3 | Промфер Проект 1, фото 3

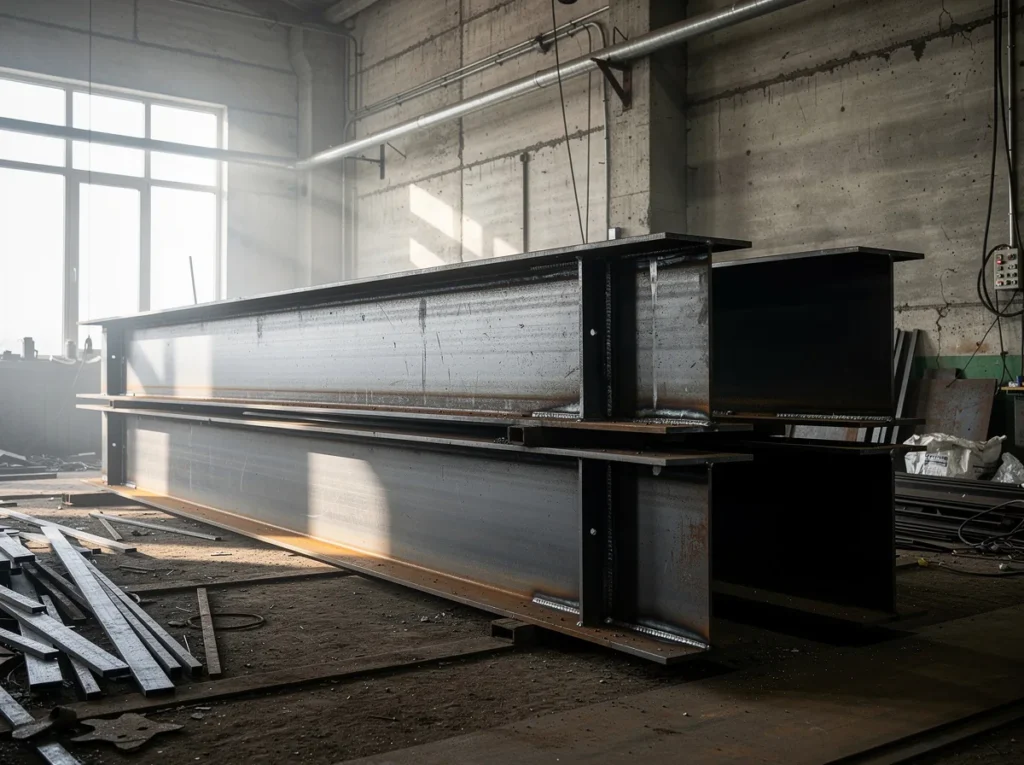

    Сварные балки / двутавры — Проект 2, фото 1 | Промфер Проект 2, фото 1

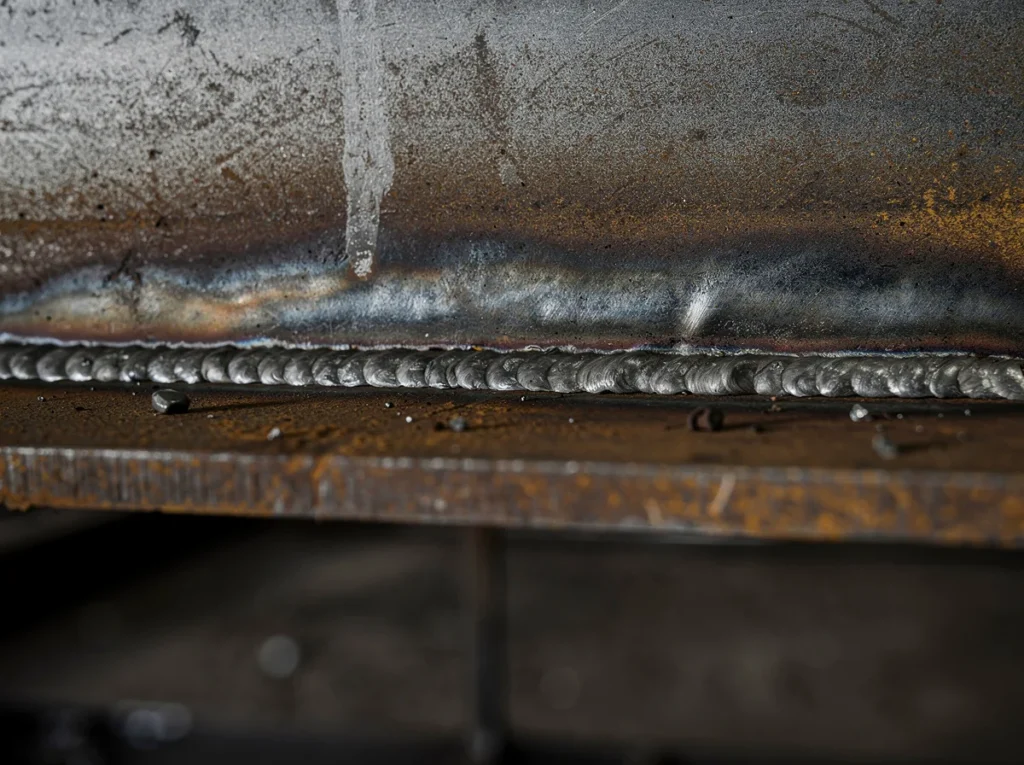

    Сварные балки / двутавры — Проект 2, фото 2 | Промфер Проект 2, фото 2

    Конструктивные решения

    • Балка постоянного сечения — высота и ширина полок одинаковы по всей длине. Проще в изготовлении, применяется при равномерной нагрузке и стандартных пролётах.
    • Балка переменного сечения — высота стенки меняется по длине: максимальная в зонах максимального изгибающего момента, минимальная на опорах или в середине. Снижает расход металла на 15–25% по сравнению с постоянным сечением.
    • Балка с перфорированной стенкой — в стенке вырезаются отверстия круглой или шестиугольной формы. Через них прокладываются инженерные коммуникации, что экономит высоту этажа. Несущая способность не снижается: перфорация рассчитывается совместно с сечением.
    • Двутавр с широкой полкой — ширина полки равна или превышает высоту сечения. Применяется как колонна, опорная конструкция под оборудование или элемент с высокими требованиями к боковой жёсткости.

    Рассчитаем сварную балку под ваши нагрузки и пролёт — пришлите параметры, КП подготовим за 24 часа.

    Технические параметры

    • Высота сечения — от 200 до 2 000 мм
    • Ширина полок — от 100 до 600 мм
    • Толщина стенки — от 6 до 40 мм
    • Толщина полок — от 10 до 80 мм
    • Длина балки — до 12 м в транспортабельном исполнении, свыше — секциями с монтажными стыками
    • Марки стали — С245, С345 по ГОСТ 27772; С390 — для подкрановых балок под тяжёлые режимы работы
    • Сварка стенки с полками — автоматическая под флюсом, шов по ГОСТ 14771
    • Антикоррозионная обработка — дробеструйная очистка, грунтование, покраска или горячее цинкование.

    КМД разрабатываем сами. Узлы опирания балки на колонну, монтажные стыки, ребра жёсткости и накладки под рельс прорабатываются до запуска в производство.

      Загрузить чертеж / ТЗ


      Можно загрузить чертёж, ТЗ, эскиз или архив до 20 МБ.


      Расчёт цены производства металлоконструкций

      Ответьте на несколько вопросов и узнайте стоимость производства с учётом указанных параметров.

      Готово: 0%
      Шаг 1

      Укажите тип металлоконструкций:

      Шаг 2

      Укажите массу металлоконструкций

      Шаг 3

      Укажите необходимое покрытие:

      Предварительная стоимость металлоконструкций составит:

      0 ₽*

      Для точной оценки стоимости заказа направьте чертежи и контактные данные:

      Выполненные проекты

      Посмотреть все проекты
      Строительство несущего каркаса общежитий под сэндвич-панели
      МАФ «Амфитеатр» для ледового катка по программе «Зима в Москве»
      Ограждение территории ФОКа: 75 тонн металла за 45 дней

      Мы изготовили больше

      0 +

      металлоконструкций

      1.1
      1.2
      1.3
      1.4
      111
      1.5
      7
      1.9
      1.8
      12

      Изготовление сварных балок

      Изготовление сварных двутавров под заказ позволяет получить сечение под точные расчётные параметры — высоту, ширину полок, толщину стенки — без ограничений стандартного сортамента. Завод принимает заказы от единичных балок до партий с КМД, паспортами качества и протоколами контроля сварных швов.

      Сварную балку от производителя

      Купить сварные балки у завода-изготовителя — значит получить расчёт, деталировку и производство в одном договоре. Сечение подбирается расчётом, автоматическая сварка под флюсом обеспечивает качество шва без зависимости от квалификации сварщика. Стоимость — от от 160 125 руб./т.

      От чего зависит цена сварной балки

      Стоимость зависит от высоты сечения, толщины листов, длины и объёма антикоррозионной обработки. Балка постоянного сечения обходится дешевле переменного при одинаковой длине. Подкрановые балки с рёбрами жёсткости и накладками под рельс дороже стандартных перекрытий. Точную стоимость рассчитаем за 24 часа.

      FAQS

      Часто задаваемые вопросы

      При высоте сечения свыше 600 мм горячекатаный прокат заканчивается или становится дефицитным. Сварная балка из листов изготавливается под точный расчётный момент инерции — без лишнего металла. На больших пролётах от 18 м переменное сечение дополнительно экономит 15–20% по сравнению с постоянным.
      Угловые швы — визуальный контроль (ВИК) по всей длине. Стыковые швы поясов — ультразвуковой контроль (УЗК) по ГОСТ 14782. На подкрановых балках дополнительно проверяем швы крепления рёбер жёсткости. Результаты контроля входят в паспорт качества на балку.
      Да. Принимаем чертежи в форматах DWG и PDF. Если сечение или узлы требуют корректировки под производственные возможности — технологи внесут правки и согласуют с вами до запуска. Если чертежи полностью готовы к производству — запускаем без изменений.
      Делим на секции длиной до 12 м с болтовым монтажным стыком. Стык рассчитывается на полный изгибающий момент в месте соединения. На объекте секции соединяются болтами высокой прочности по ГОСТ 22353 — это быстрее и надёжнее сварки в полевых условиях.
