    Металлическая эстакада — надземная несущая конструкция, поднимающая трубопровод, дорогу, конвейер или пешеходный переход над уровнем земли или других коммуникаций. Она работает на пролётах от 6 до 60 м, воспринимает вес собственных конструкций, трубопроводов с содержимым, транспортных нагрузок и ветровых усилий. Проектируем и изготавливаем металлические эстакады для промышленных предприятий, нефтегазовых объектов, транспортной инфраструктуры и коммунального хозяйства. За 15 лет сдали более 300 объектов по всей России.

    Типы эстакад и где применяются

    • Трубопроводные эстакады — Надземные трассы для технологических трубопроводов на промышленных предприятиях, НПЗ, химических производствах. Несут трубопроводы в несколько ярусов с шагом опор 6–12 м. На эстакаде размещаются площадки обслуживания, кабельные лотки, опоры трубопроводов.
    • Автомобильные эстакады и рампы — Наклонные конструкции для въезда транспорта на второй уровень склада или производственного здания. Рассчитываются на нагрузку от фуры полной массой до 40 т с динамическими коэффициентами.
    • Конвейерные эстакады — Надземные галереи для ленточных и скребковых конвейеров на горнодобывающих, металлургических и строительных предприятиях. Закрытые — с ограждающими конструкциями, открытые — только несущий пролётный блок.
    • Пешеходные переходы и галереи — Надземные переходы между корпусами, через железнодорожные пути, над автодорогами. Ширина — от 1 500 мм, нагрузка — 400 кг/м², ограждение — по ГОСТ 23120.
    • Кабельные эстакады — Открытые металлические конструкции для прокладки кабельных лотков на промышленных объектах и электростанциях. Шаг опор — 6–12 м, лотки крепятся к поперечным балкам или кронштейнам.
    • Эстакады для обслуживания транспорта — Смотровые эстакады для осмотра и обслуживания грузовых автомобилей, железнодорожных вагонов, спецтехники. Рассчитываются на нагрузку от колёс и гусениц с учётом торможения.

    Как проходит работа

    1. Заявка передаёте тип эстакады, пролёт, нагрузки, регион и условия монтажа.
    2. Проектирование разрабатываем компоновку, конструктивную схему, расчёт нагрузок по СП 20.13330 и СП 16.13330.
    3. КМ и КМД выпускаем рабочую документацию в собственном конструкторском отделе, согласовываем с заказчиком.
    4. Производство изготавливаем на заводе площадью 1 500 м² с контролем геометрии и качества сварки.
    5. Доставка отгружаем секциями с маркировкой и монтажной схемой.
    6. Монтаж выполняем своими бригадами или передаём КМД заказчику.

    Стоимость металлических эстакад — от от 160 125 руб./т. Гарантия — 5 лет.

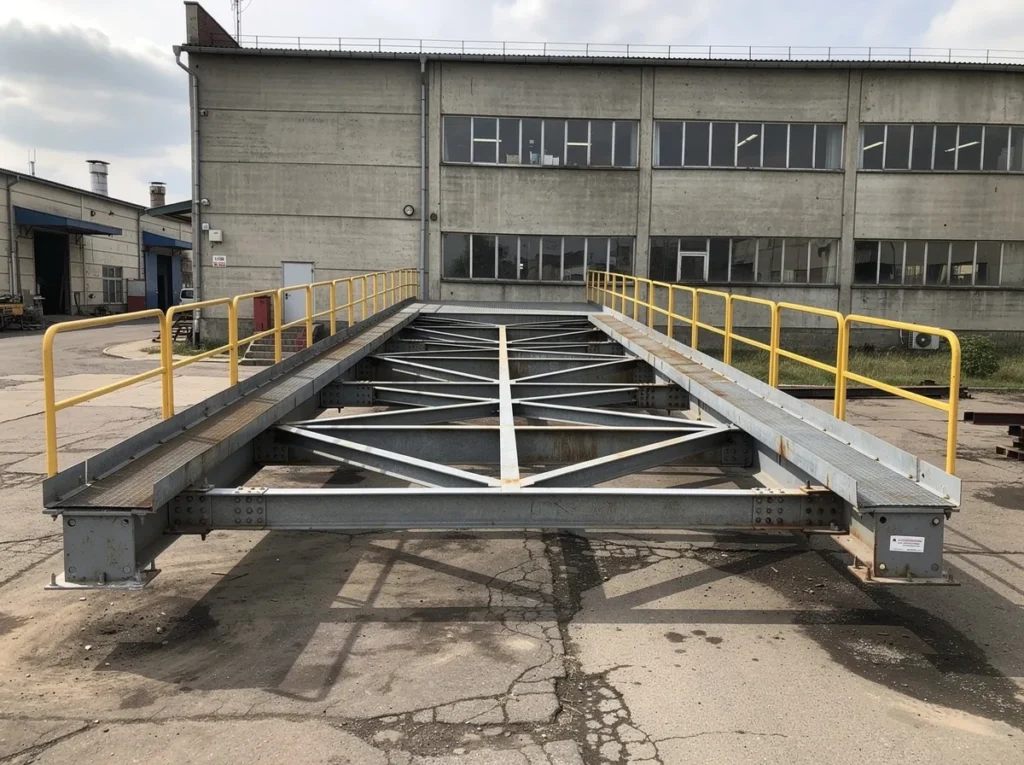

    Эстакады — Проект 1, фото 1 | Промфер Проект 1, фото 1

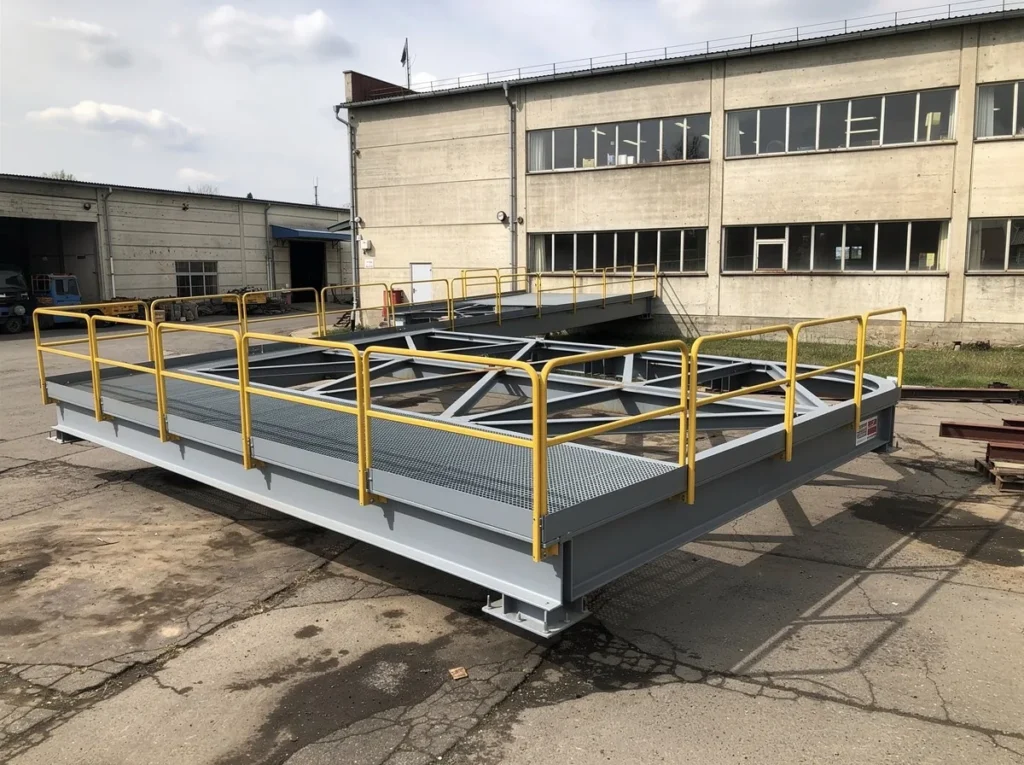

    Эстакады — Проект 1, фото 2 | Промфер Проект 1, фото 2

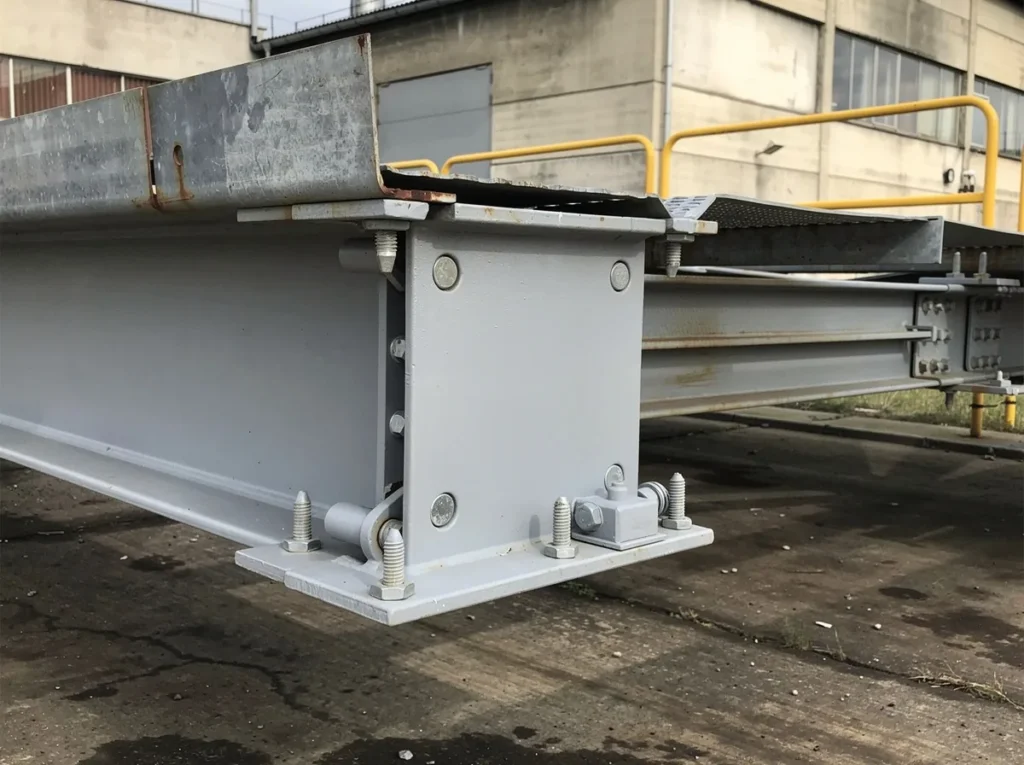

    Эстакады — Проект 1, фото 3 | Промфер Проект 1, фото 3

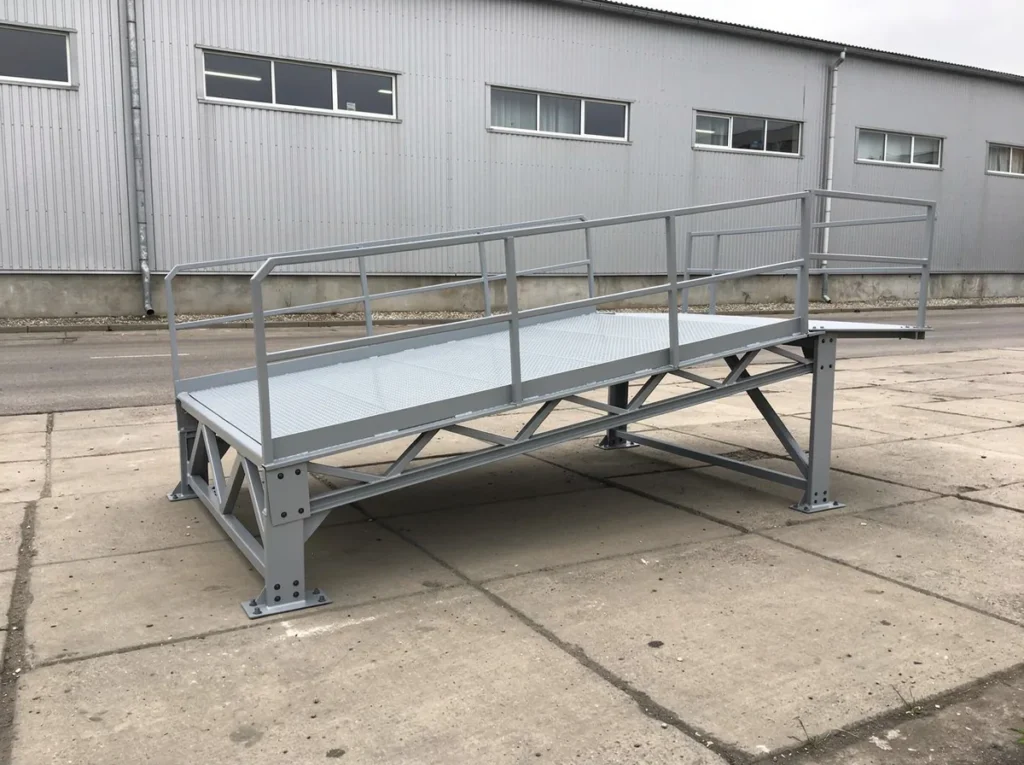

    Эстакады — Проект 2, фото 1 | Промфер Проект 2, фото 1

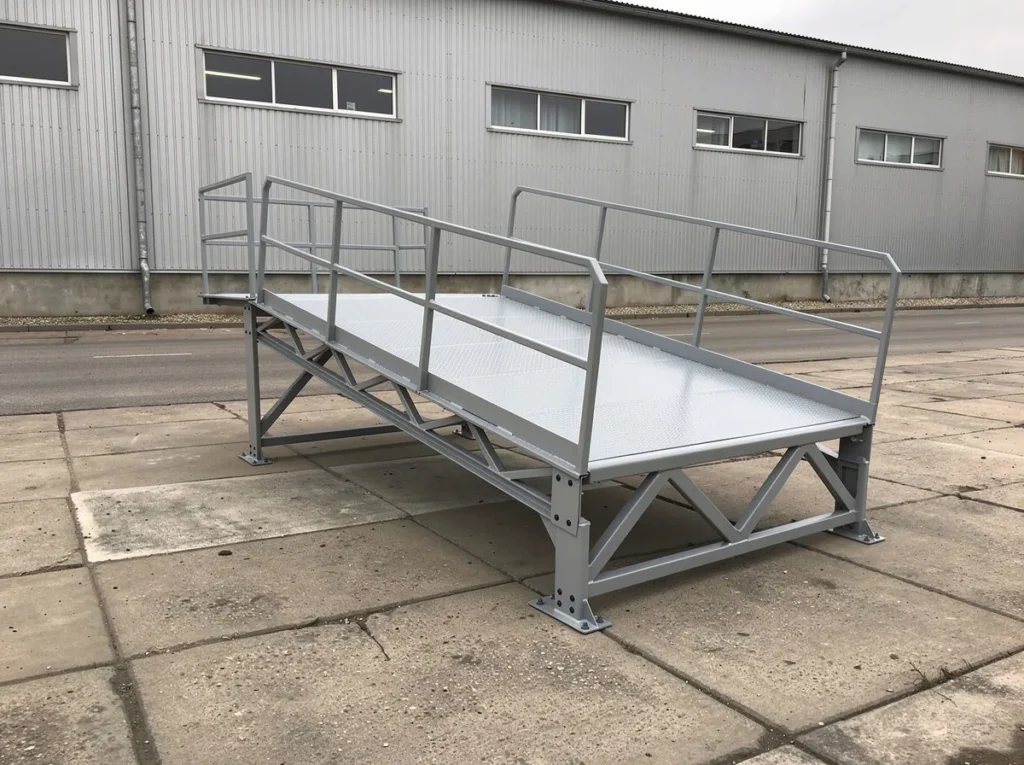

    Эстакады — Проект 2, фото 2 | Промфер Проект 2, фото 2

    Конструктивные решения

    • Балочная схема — пролётные балки опираются на стойки или рамы с шагом 6–12 м. Простейшее решение для пролётов до 18 м. Балки — двутавр горячекатаный или сварной, стойки — труба или двутавр.
    • Ферменная схема — пролётный блок из сварной фермы. Применяется при пролётах от 18 м и высоких нагрузках. Ферма экономит металл по сравнению со сплошной балкой на больших пролётах, но сложнее в изготовлении.
    • Рамная схема — стойки и ригели образуют жёсткую раму. Применяется для низких эстакад при отсутствии возможности устроить фундамент под каждую стойку.
    • Многоярусная эстакада — несколько уровней на общих стойках. Применяется на трубопроводных эстакадах для размещения трубопроводов разного диаметра и давления на разных отметках.

    Технические параметры

    • Пролёт — от 6 до 60 м в зависимости от конструктивной схемы
    • Высота над уровнем земли — от 0,5 до 20 м под проект
    • Нагрузка на настил — от 200 до 1 500 кг/м² в зависимости от назначения
    • Транспортная нагрузка — до 40 т полной массы с динамическими коэффициентами для автомобильных эстакад
    • Марки стали — С245, С345 по ГОСТ 27772; 09Г2С для районов с температурой до −60°С
    • Настил — рифлёный лист 6–12 мм, решётчатые панели ГОСТ 23120, железобетонные плиты для автомобильных эстакад
    • Антикоррозионная обработка — дробеструйная очистка, грунтование, покраска; горячее цинкование для наружных конструкций.

    КМД разрабатываем сами. Узлы опирания пролётных балок на стойки, монтажные стыки и крепление настила прорабатываются до запуска в производство.

    Рассчитаем металлическую эстакаду под ваши нагрузки и пролёт — пришлите параметры, КП подготовим за 24 часа.

      Загрузить чертеж / ТЗ


      Можно загрузить чертёж, ТЗ, эскиз или архив до 20 МБ.


      Расчёт цены производства металлоконструкций

      Ответьте на несколько вопросов и узнайте стоимость производства с учётом указанных параметров.

      Готово: 0%
      Шаг 1

      Укажите тип металлоконструкций:

      Шаг 2

      Укажите массу металлоконструкций

      Шаг 3

      Укажите необходимое покрытие:

      Предварительная стоимость металлоконструкций составит:

      0 ₽*

      Для точной оценки стоимости заказа направьте чертежи и контактные данные:

      Выполненные проекты

      Посмотреть все проекты
      Строительство несущего каркаса общежитий под сэндвич-панели
      МАФ «Амфитеатр» для ледового катка по программе «Зима в Москве»
      Ограждение территории ФОКа: 75 тонн металла за 45 дней

      Мы изготовили больше

      0 +

      металлоконструкций

      1.1
      1.2
      1.3
      1.4
      111
      1.5
      7
      1.9
      1.8
      12

      Изготовление металлических эстакад

      Металлические эстакады изготавливаем по чертежам заказчика или с разработкой КМД с нуля. Трубопроводные, автомобильные, конвейерные, кабельные, пешеходные — любой тип под пролёт, нагрузку и условия эксплуатации. Несущие конструкции, настил, ограждения и лестницы — в одной поставке.

      Металлические эстакады от производителя

      Купить металлическую эстакаду у завода — значит получить расчёт по СП 16.13330 и СП 20.13330, КМД и производство без посредников. Марка стали, антикоррозионная система и конструктивная схема подбираются под условия конкретного объекта. Стоимость — от от 160 125 руб./т.

      От чего зависит цена металлической эстакады

      Стоимость зависит от пролёта, конструктивной схемы, нагрузки и антикоррозионной обработки. Ферменная эстакада большого пролёта обходится дороже балочной при одинаковой высоте. Горячее цинкование добавляет к стоимости, но снимает вопрос обслуживания покрытия на 25 лет. Рассчитаем по вашим данным за 24 часа.

      FAQS

      Часто задаваемые вопросы

      Мост — переправа через препятствие: реку, дорогу, овраг. Эстакада поднимает коммуникации или транспорт над уровнем земли без пересечения конкретного препятствия. Конструктивно схожи, нормативная база разная.
      Да. Тип фундамента — столбчатый, свайный или плитный — зависит от нагрузки и геологии. Фундаментные работы рассчитываем отдельно или включаем в комплексный договор.
      Да, если несущая способность стоек и фундаментов позволяет. Проверяем расчётом по факту существующих сечений и нагрузок — и проектируем надстройку или усиление.
      Да. Делим на транспортабельные секции длиной до 12 м с болтовыми монтажными стыками. Сборка на объекте — без сварки, только болты высокой прочности по ГОСТ 22353.
