    Вышка и мачта — высотные конструкции, работающие преимущественно на ветровую нагрузку. Чем выше конструкция и больше парусность антенн, осветительной арматуры или полотнищ на ней, тем значительнее горизонтальные усилия у основания. На высоте 30 м ветровое давление в полтора раза выше, чем на высоте 10 м — по СП 20.13330 это разные скоростные напоры. Проектируем и изготавливаем металлические вышки и мачты для телекоммуникаций, освещения, молниезащиты, видеонаблюдения и специальных задач. За 15 лет сдали более 300 объектов по всей России.

    Типы вышек и мачт и где применяются

    • Телекоммуникационные башни и мачты — Решётчатые и трубчатые конструкции для размещения антенн сотовой связи, радиосвязи, интернет-оборудования. Высота — от 20 до 72 м. Секционная сборка позволяет монтировать без крана — методом наращивания сверху.
    • Осветительные мачты — Высокие мачты от 20 до 45 м для освещения стадионов, открытых складских площадок, портовых территорий, аэродромов. Несут несколько прожекторов массой до 50 кг каждый. Опускающаяся корона — для замены ламп без подъёма на высоту.
    • Молниеотводные мачты — Отдельностоящие конструкции высотой 9–40 м для защиты объектов от прямых ударов молнии по РД 34.21.122. Зона защиты класса I или II — под категорию объекта.
    • Мачты видеонаблюдения — Конструкции высотой 4–12 м для размещения камер на промышленных объектах, периметрах, парковках. Поворотные кронштейны и кабельные каналы — в комплекте.
    • Флагштоки и пилоны — Вертикальные и наклонные конструкции высотой 6–25 м у входных групп, вдоль фасадов, на кровлях зданий. Тросовая оттяжка или консольное крепление к стене.
    • Антенные опоры на кровле — Конструкции, крепящиеся к несущим элементам кровли или парапету. Рассчитываем с учётом передачи нагрузки на существующее здание — без повреждения кровельного покрытия.

    Как проходит работа

    1. Заявка передаёте назначение, высоту, состав навесного оборудования и регион установки.
    2. Расчёт определяем ветровую нагрузку с учётом высоты, рельефа и парусности оборудования.
    3. КМД разрабатываем рабочую документацию в собственном конструкторском отделе.
    4. Производство изготавливаем секциями на заводе площадью 1 500 м², контроль геометрии каждой секции.
    5. Антикоррозионная обработка горячее цинкование или грунтование с покраской.
    6. Доставка и монтаж поставляем с анкерными болтами или монтируем своими бригадами.

    Стоимость вышек и мачт — от от 153 720 руб./т. Гарантия — 5 лет.

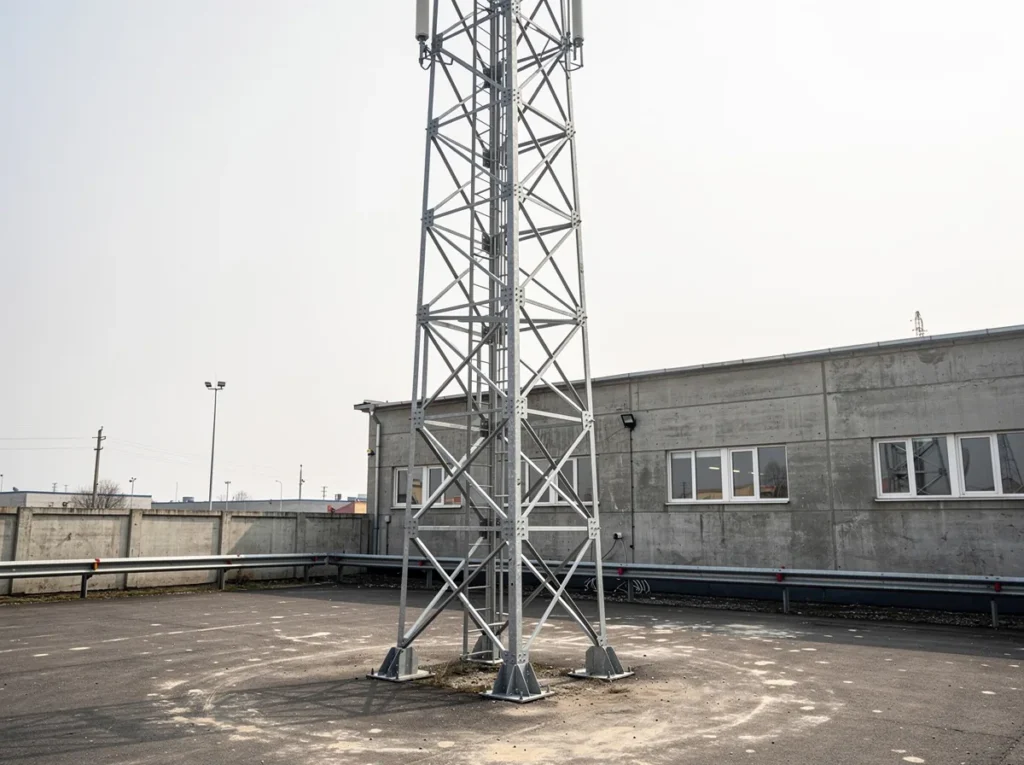

    Вышки и мачты — Проект 1, фото 1 | Промфер Проект 1, фото 1

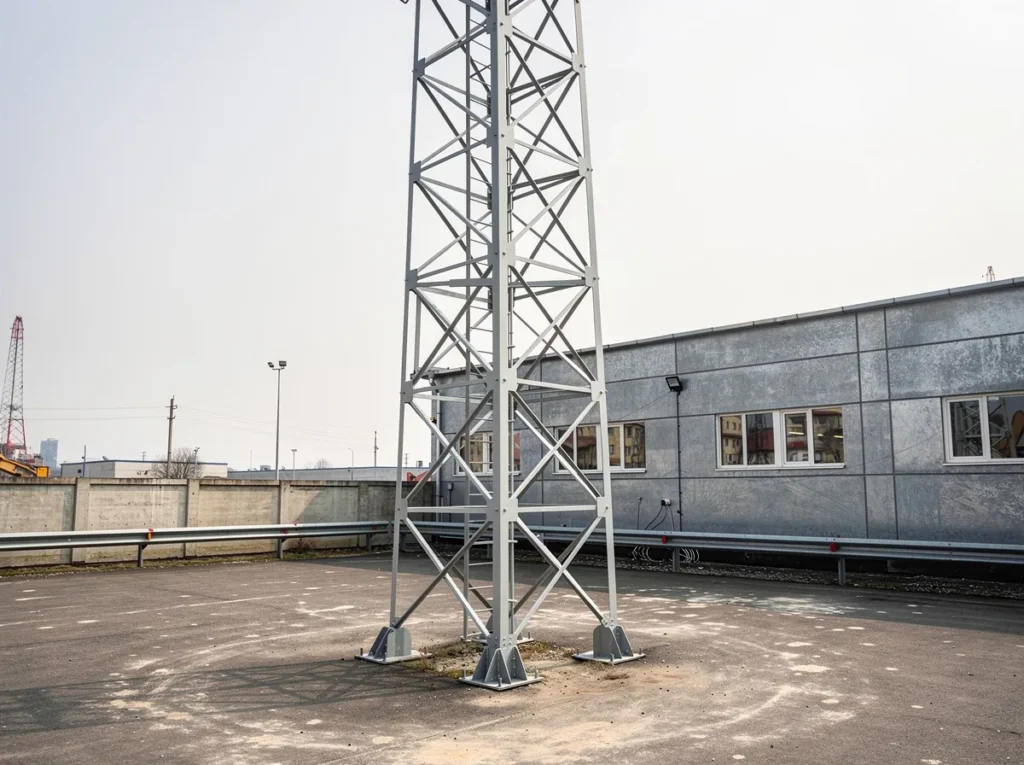

    Вышки и мачты — Проект 1, фото 2 | Промфер Проект 1, фото 2

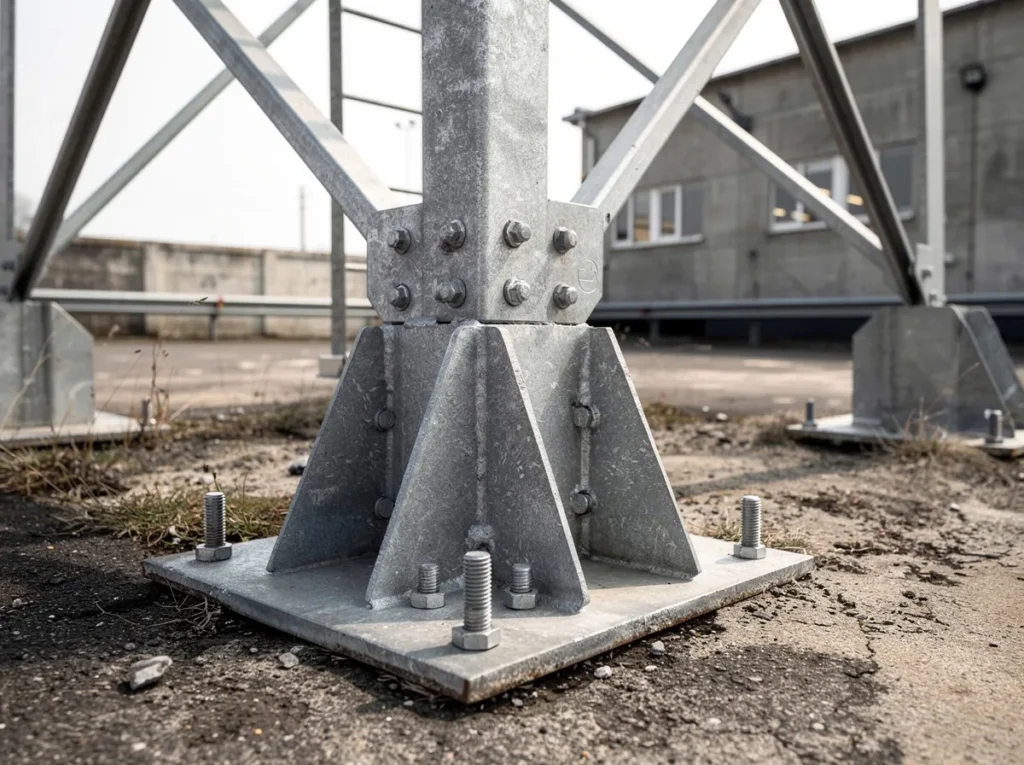

    Вышки и мачты — Проект 1, фото 3 | Промфер Проект 1, фото 3

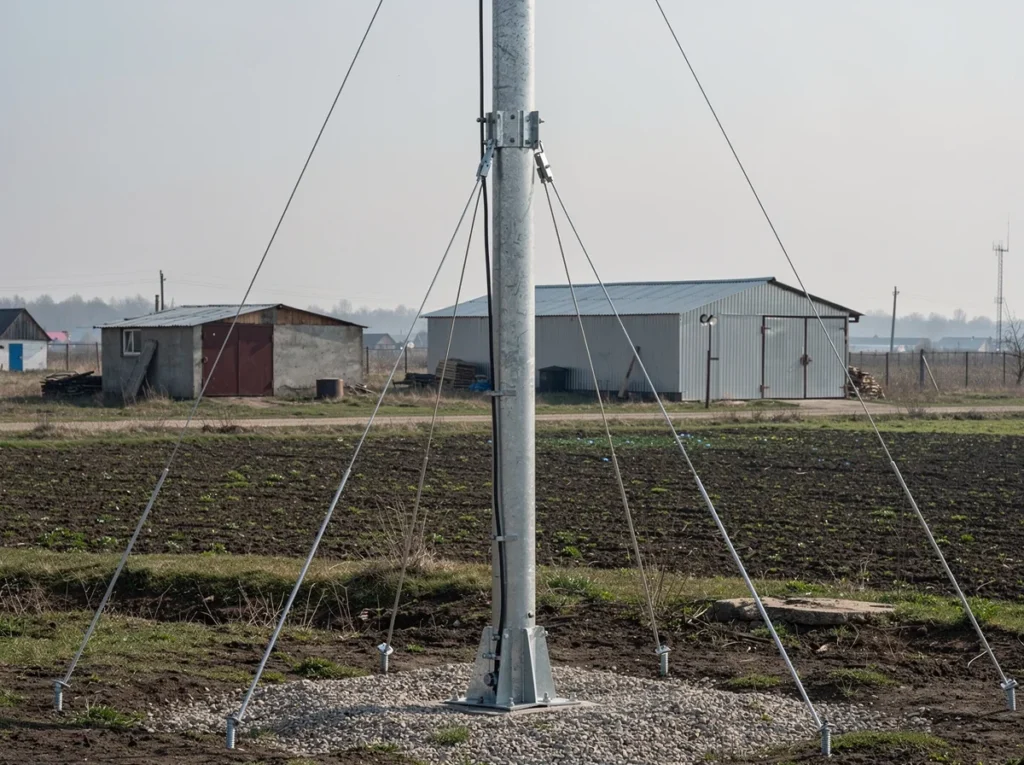

    Вышки и мачты — Проект 2, фото 1 | Промфер Проект 2, фото 1

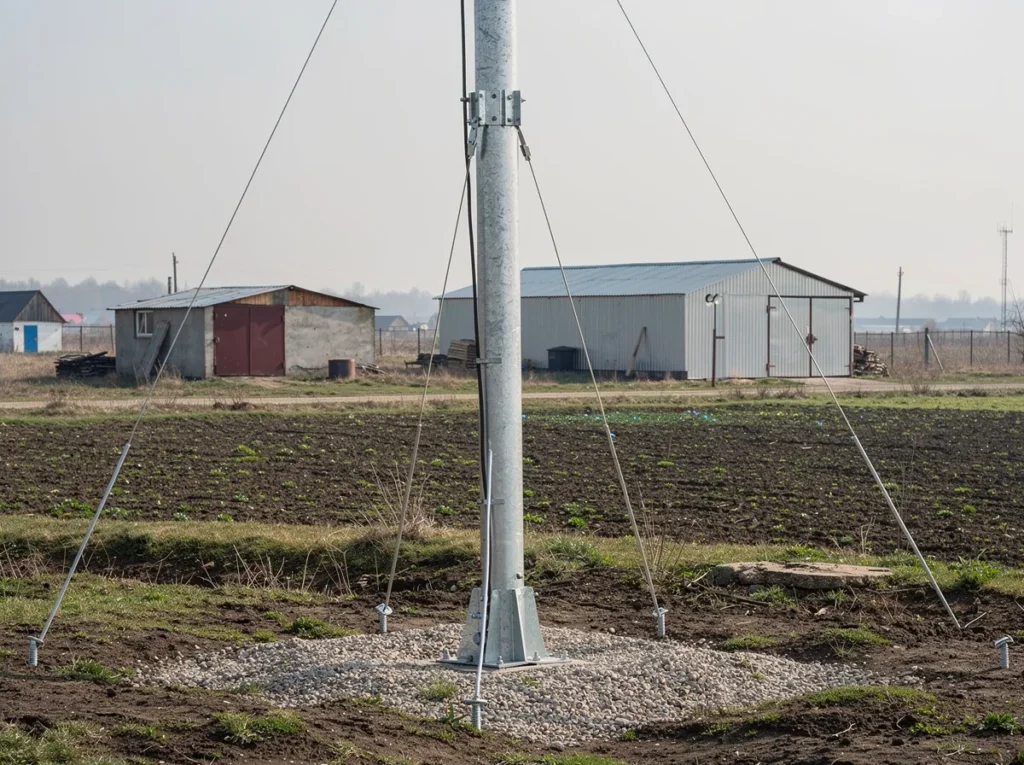

    Вышки и мачты — Проект 2, фото 2 | Промфер Проект 2, фото 2

    Конструктивные решения

    • Решётчатая башня — пространственная ферма треугольного или квадратного сечения из уголков или труб. Наименьшее соотношение массы к несущей способности среди всех типов. Применяется для высот от 20 м, где трубчатая мачта становится слишком тяжёлой. Требует больше времени на монтаж, чем трубчатая.
    • Трубчатая мачта — конический или цилиндрический ствол из стальной трубы, секциями. Быстрее в изготовлении и монтаже, чем решётчатая. Применяется до высоты 45 м. При больших высотах проигрывает решётчатой по расходу металла.
    • Мачта с оттяжками — тонкий ствол, удерживаемый тросовыми оттяжками в двух-трёх ярусах. Самое лёгкое решение при высотах до 72 м. Требует площади под оттяжки радиусом 0,5–0,7 высоты мачты. Не подходит для стеснённых участков.
    • Самонесущая башня — стоит без оттяжек, опирается на фундамент через фланец или анкерную корзину. Занимает минимум площади. Применяется в городской застройке, на кровлях, на промышленных объектах с ограниченной территорией.

    Технические параметры

    • Высота — от 9 до 72 м, секциями длиной 6–12 м
    • Ветровой район — I–VIII по СП 20.13330, расчёт под регион и высоту установки
    • Гололёдный район — учитываем обледенение антенн и конструкций при расчёте нагрузок
    • Марки стали — С345 для несущих элементов, 09Г2С для районов с температурой до −60°С
    • Соединения — болтовые монтажные стыки между секциями, анкерное крепление к фундаменту
    • Антикоррозионная обработка — горячее цинкование слоем 85–100 мкм по ГОСТ 9.307
    • Кабельный ввод — закладные трубы для прокладки кабелей связи и питания внутри ствола
    • Площадки обслуживания — на отметках установки антенн, перила по ГОСТ 23120.

    Рассчитаем вышку или мачту под вашу высоту и оборудование — пришлите параметры, КП подготовим за 24 часа.

      Загрузить чертеж / ТЗ


      Можно загрузить чертёж, ТЗ, эскиз или архив до 20 МБ.


      Расчёт цены производства металлоконструкций

      Ответьте на несколько вопросов и узнайте стоимость производства с учётом указанных параметров.

      Готово: 0%
      Шаг 1

      Укажите тип металлоконструкций:

      Шаг 2

      Укажите массу металлоконструкций

      Шаг 3

      Укажите необходимое покрытие:

      Предварительная стоимость металлоконструкций составит:

      0 ₽*

      Для точной оценки стоимости заказа направьте чертежи и контактные данные:

      Выполненные проекты

      Посмотреть все проекты
      Строительство несущего каркаса общежитий под сэндвич-панели
      МАФ «Амфитеатр» для ледового катка по программе «Зима в Москве»
      Ограждение территории ФОКа: 75 тонн металла за 45 дней

      Мы изготовили больше

      0 +

      металлоконструкций

      1.1
      1.2
      1.3
      1.4
      111
      1.5
      7
      1.9
      1.8
      12

      Изготовление вышек и мачт

      Металлические вышки и мачты изготавливаем под конкретную высоту, состав оборудования и ветровой район. Решётчатые башни, трубчатые мачты, мачты с оттяжками, самонесущие башни — любой тип. Горячее цинкование, кабельные вводы, площадки обслуживания — в стандартной комплектации.

      Вышки и мачты от производителя

      Купить металлическую вышку или мачту у завода — значит получить расчёт под реальный ветровой и гололёдный район, а не типовое изделие без привязки к месту установки. Каждая секция проходит контроль геометрии до отгрузки. Стоимость — от от 153 720 руб./т.

      От чего зависит цена вышки или мачты

      Стоимость зависит от высоты, типа конструкции и антикоррозионной обработки. Мачта с оттяжками дешевле самонесущей башни при одинаковой высоте — за счёт меньшего расхода металла на ствол. Решётчатая башня на высоте 40 м экономичнее трубчатой мачты того же размера. Рассчитаем по вашим данным за 24 часа.

      FAQS

      Часто задаваемые вопросы

      Да. Объекты высотой от 10 м подлежат согласованию с Росавиацией по высотным ограничениям. В зонах аэродромов — дополнительные ограничения по высоте и маркировке.
      Через фланец на анкерных болтах или через анкерную корзину, забетонированную в фундамент. Тип крепления определяется конструкцией и нагрузкой — указываем в КМД.
      Да, если несущая способность кровельных конструкций позволяет. Проверяем расчётом — передаём нагрузку на существующие колонны или стены через опорную раму.
      Визуальный осмотр раз в год. Восстановление покрытия при обнаружении повреждений. Срок службы цинкования — от 25 лет без полного перекрытия.
