Обвязка промышленного оборудования

цена от 151 158 руб./т
  • Бесплатный замер на вашем объекте
  • Профессиональная помощь в выборе
  • Монтаж от опытных мастеров
Рассчитать стоимость изготовления
Получить КП за 15 минут!

    Контакты для связи
    Telegram Whatsapp

    Обвязка оборудования — это совокупность металлических конструкций, которые крепят, поддерживают и соединяют технологическое оборудование: трубопроводы, запорную арматуру, теплообменники, насосы, фильтры. Без грамотной обвязки оборудование стоит на объекте, но не работает как система. Проектируем и изготавливаем обвязку для нефтегазовых объектов, химических производств, энергетики, водоподготовки и промышленных предприятий. За 15 лет выполнили обвязку на более чем 300 объектах по всей России.

    Что входит в обвязку оборудования

    • Трубные блоки и узлы обвязки — заводская сборка трубопроводных узлов: отводы, тройники, фланцевые соединения, компенсаторы, врезки. Изготавливаем в цеху под контролем — точные размеры, проверенные сварные швы, гидравлические испытания до монтажа на объект.
    • Рамы и постаменты под оборудование — опорные металлические рамы под насосные агрегаты, компрессоры, теплообменники, ёмкости. Фундаментные болты и опорные плиты в комплекте. Виброизолирующие подкладки — при необходимости.
    • Опоры и подвески трубопроводов — неподвижные, скользящие, пружинные опоры под трубопроводы обвязки. Удерживают трубу в проектном положении, компенсируют тепловые деформации.
    • Металлические площадки обслуживания — площадки для доступа к запорной арматуре, КИПиА, люкам оборудования на высоте. Лестницы, перила, настил из рифлёного листа или решётки.
    • Коллекторные блоки — распределительные коллекторы с врезками, отводами и штуцерами. Изготавливаем из трубы или из листовой обечайки в зависимости от диаметра и давления.
    • Блок-боксы — полностью скомпонованные технологические блоки в металлическом корпусе: насосная станция, узел учёта, блок водоподготовки. Обвязка, электрика и КИПиА монтируются в цеху, на объект поставляется готовый к подключению блок.

    Как проходит работа

    1. Заявка передаёте технологическую схему, спецификацию оборудования, рабочие параметры среды.
    2. Проектирование разрабатываем трассировку трубопроводов, КМД на металлоконструкции, спецификацию материалов.
    3. Согласование согласовываем трассировку и конструктивные решения с заказчиком до запуска в производство.
    4. Производство изготавливаем трубные узлы, металлоконструкции, собираем блоки на заводе площадью 1 500 м².
    5. Контроль и испытания контроль сварных швов, гидравлические испытания, оформление документации.
    6. Доставка и монтаж поставляем на объект или монтируем своими бригадами.

    Стоимость обвязки оборудования рассчитывается индивидуально по технологической схеме. Гарантия — 5 лет.

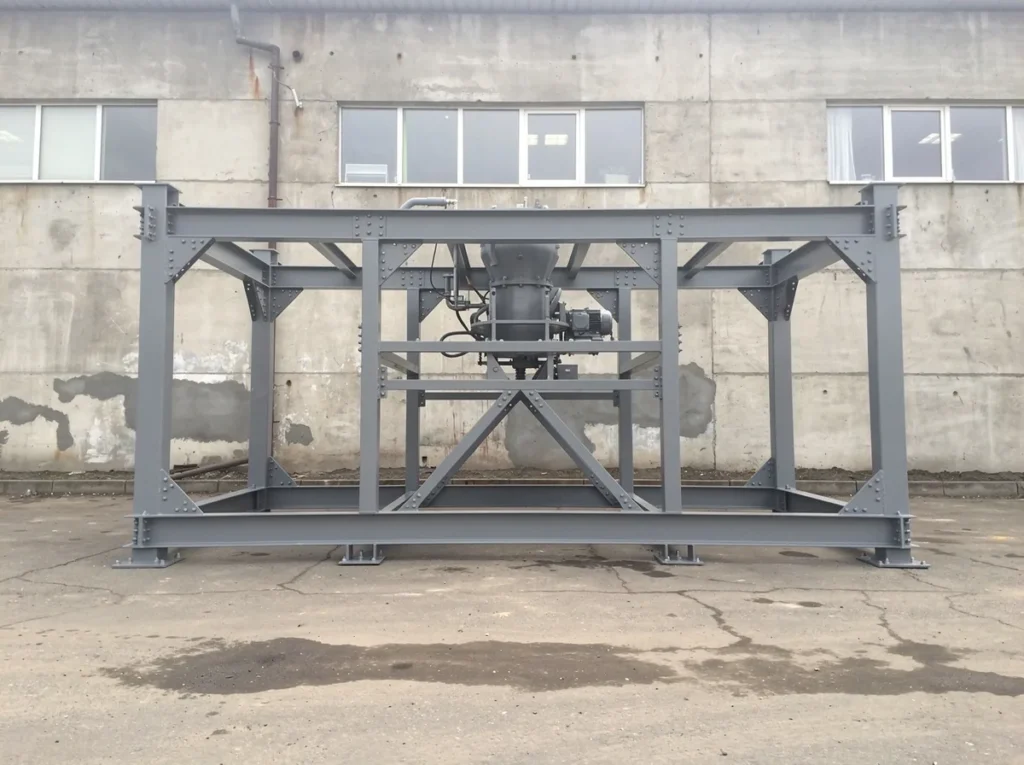

    Обвязка и опоры оборудования — Проект 1, фото 1 | Промфер Проект 1, фото 1

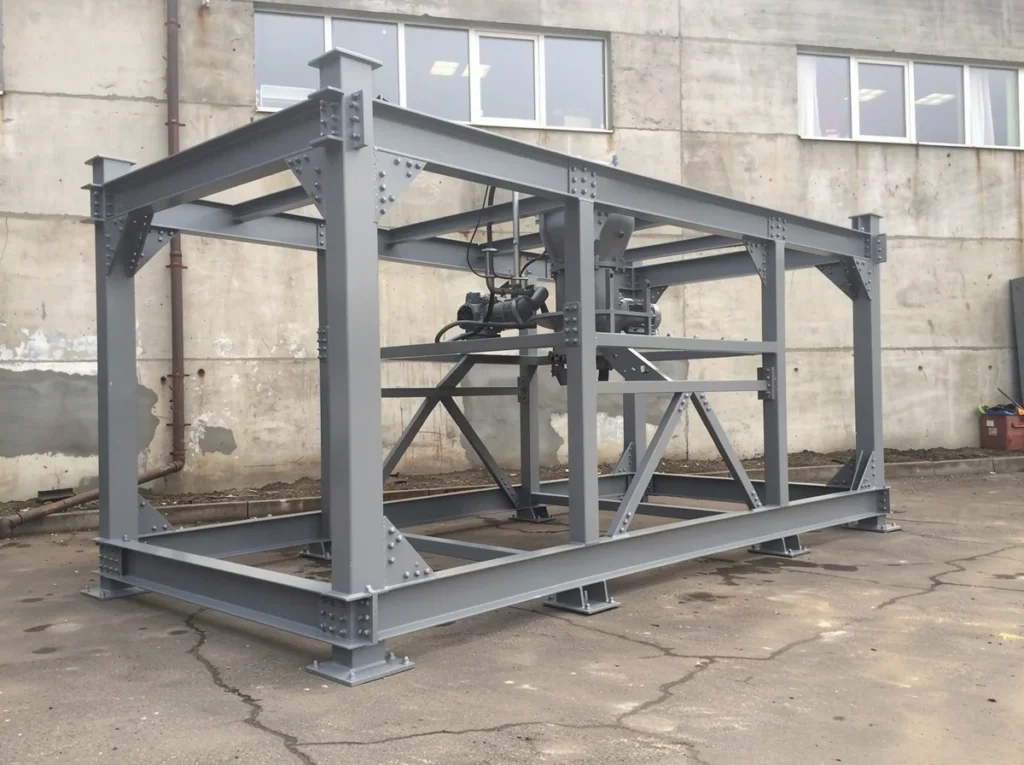

    Обвязка и опоры оборудования — Проект 1, фото 2 | Промфер Проект 1, фото 2

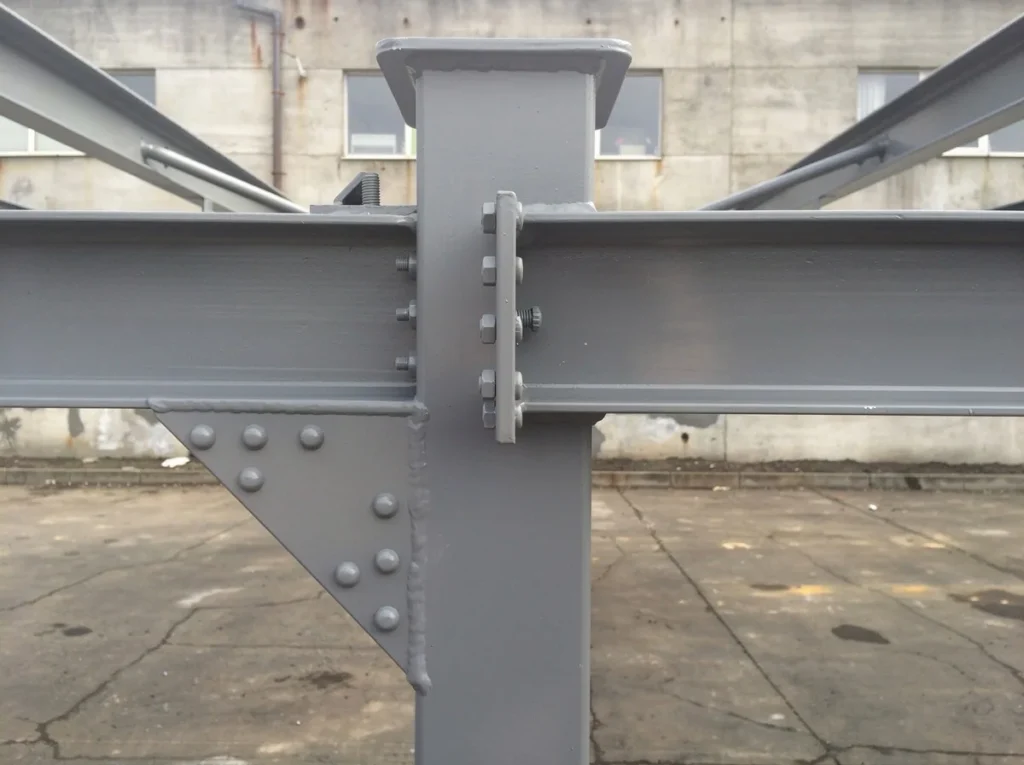

    Обвязка и опоры оборудования — Проект 1, фото 3 | Промфер Проект 1, фото 3

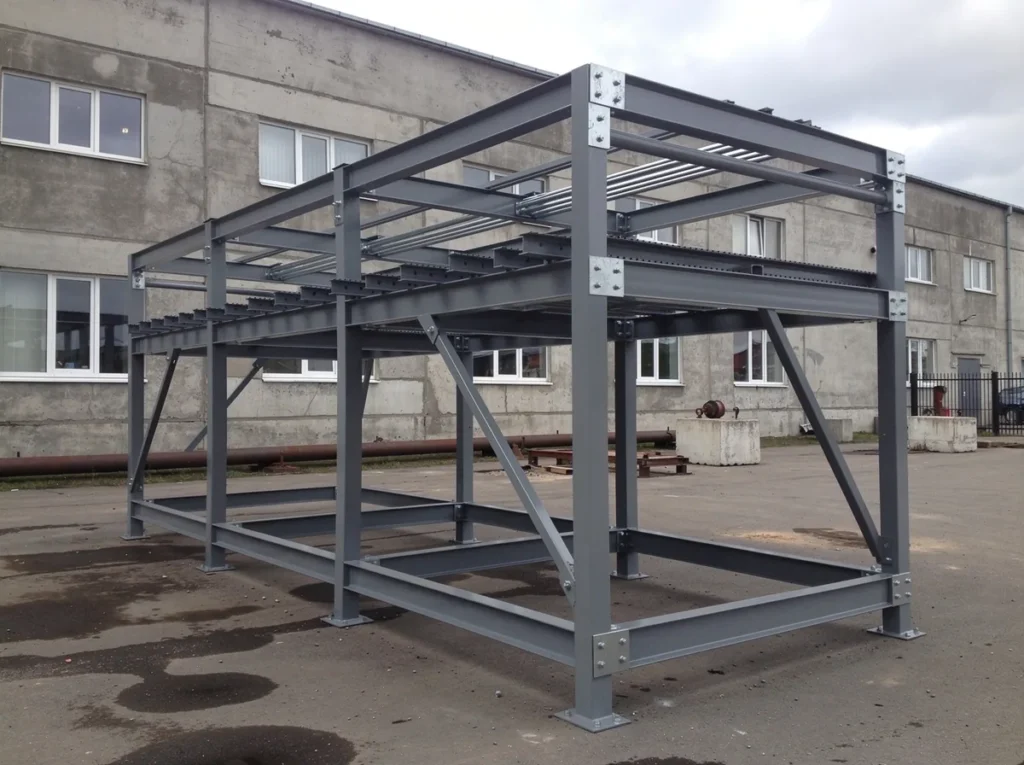

    Обвязка и опоры оборудования — Проект 2, фото 1 | Промфер Проект 2, фото 1

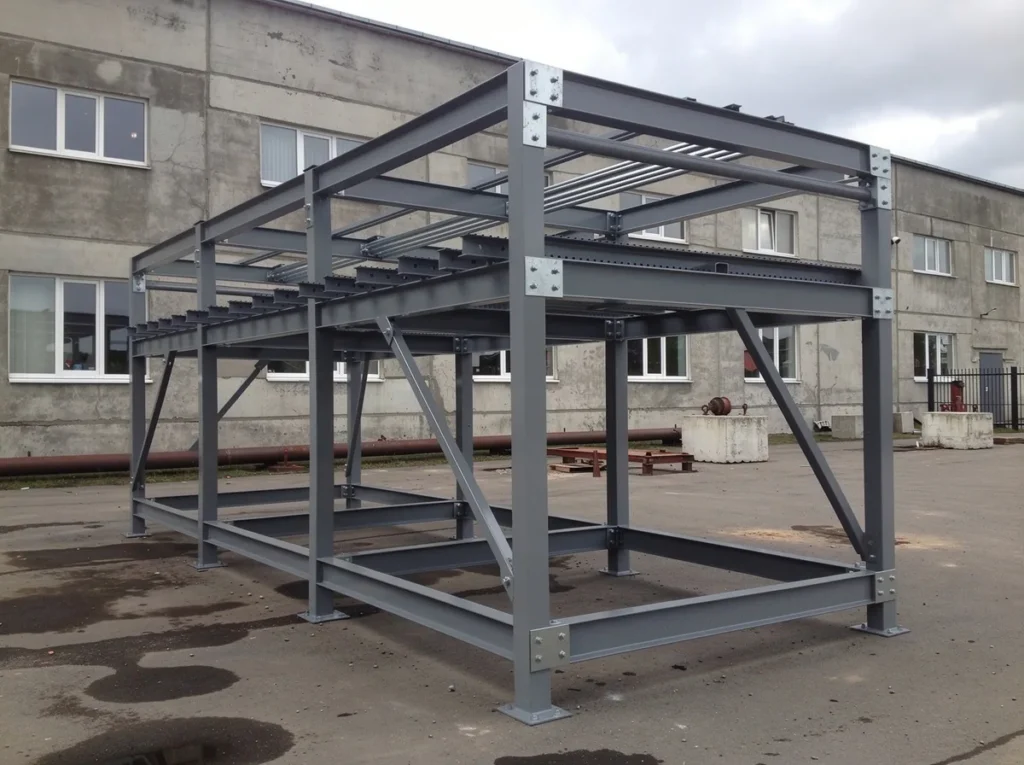

    Обвязка и опоры оборудования — Проект 2, фото 2 | Промфер Проект 2, фото 2

    Особенности проектирования обвязки

    • Технологическая увязка — обвязка проектируется совместно с технологической схемой. Диаметры трубопроводов, материалы, рабочее давление и температура — из технологического задания. Самостоятельно не назначаем параметры среды: берём из исходных данных заказчика.
    • Трассировка трубопроводов — маршрут каждого трубопровода прокладывается с учётом доступа для обслуживания, температурных компенсаторов, уклонов для дренажа, расстояний между трубами. Трассировка согласовывается до изготовления.
    • Материалы под рабочую среду — сталь Ст20, 09Г2С, 12Х18Н10Т или другие марки — в зависимости от температуры, давления и агрессивности среды. Применяем только трубы с сертификатами под давление.
    • Сварка и контроль — сварные швы на трубопроводах под давлением — по РД 153-34.1-003-01 и ГОСТ 16037. Контроль: ВИК, УЗК или радиографический контроль — в зависимости от категории трубопровода. Гидравлические испытания давлением 1,25–1,5 рабочего.

    Рассчитаем и спроектируем обвязку под ваше оборудование — пришлите технологическую схему или исходные данные, КП подготовим за 24 часа.

    Технические параметры

    • Диаметры трубопроводов — от DN 15 до DN 600
    • Рабочее давление — до 16 МПа (160 бар) для стальных трубопроводов под давлением
    • Температура рабочей среды — от −60°С до +560°С
    • Марки стали труб — Ст20 (ГОСТ 8731), 09Г2С (ГОСТ 19281), 12Х18Н10Т (ГОСТ 9940) — по условиям эксплуатации
    • Соединения — сварные, фланцевые по ГОСТ 12820, резьбовые до DN 50
    • Контроль сварных швов — ВИК, УЗК, РК по категории трубопровода
    • Гидравлические испытания — по ГОСТ 356, давление испытания 1,25–1,5 Рраб
    • Антикоррозионная обработка — по условиям эксплуатации и требованиям заказчика.

      Загрузить чертеж / ТЗ


      Можно загрузить чертёж, ТЗ, эскиз или архив до 20 МБ.


      Расчёт цены производства металлоконструкций

      Ответьте на несколько вопросов и узнайте стоимость производства с учётом указанных параметров.

      Готово: 0%
      Шаг 1

      Укажите тип металлоконструкций:

      Шаг 2

      Укажите массу металлоконструкций

      Шаг 3

      Укажите необходимое покрытие:

      Предварительная стоимость металлоконструкций составит:

      0 ₽*

      Для точной оценки стоимости заказа направьте чертежи и контактные данные:

      Выполненные проекты

      Посмотреть все проекты
      Строительство несущего каркаса общежитий под сэндвич-панели
      МАФ «Амфитеатр» для ледового катка по программе «Зима в Москве»
      Ограждение территории ФОКа: 75 тонн металла за 45 дней

      Мы изготовили больше

      0 +

      металлоконструкций

      1.1
      1.2
      1.3
      1.4
      111
      1.5
      7
      1.9
      1.8
      12

      Изготовление обвязки оборудования

      Обвязку оборудования проектируем и изготавливаем под технологическую схему заказчика: трубные блоки, рамы и постаменты, коллекторы, площадки обслуживания, блок-боксы. Контроль сварных швов и гидравлические испытания — до отгрузки на объект.

      Обвязка оборудования от производителя

      Купить обвязку у завода-изготовителя — значит получить заводскую сборку с контролем качества, паспортом трубопровода и актом гидравлических испытаний. Без полевой сварки на объекте — только подключение готовых блоков. Стоимость рассчитываем по технологической схеме.

      От чего зависит цена обвязки оборудования

      Стоимость зависит от диаметров трубопроводов, рабочего давления, марки стали и объёма контроля сварных швов. Обвязка из нержавеющей стали с радиографическим контролем швов обходится дороже углеродистой с ВИК. Рассчитаем по вашей схеме за 24 часа.
