    Площадка обслуживания — постоянное рабочее место на высоте. Она стоит там, где обслуживающий персонал регулярно работает: открывает задвижки, снимает показания приборов, меняет фильтрующие элементы. Временное решение — стремянка — создаёт риск падения и нарушает требования охраны труда при регулярном подъёме. Площадка обслуживания устраняет этот риск: ровный настил, ограждение по периметру, нескользящее покрытие. Проектируем и изготавливаем металлические площадки обслуживания для насосных станций, котельных, компрессорных, резервуарных парков и производственных цехов. За 15 лет сдали более 300 объектов по всей России.

    Где применяются площадки обслуживания

    Электрические подстанции и распределительные устройства. Площадки обслуживания трансформаторов, выключателей, ячеек КРУ. Изоляционные расстояния и требования электробезопасности учитываем на этапе проектирования.

    • Насосные станции и компрессорные — Площадки к запорной арматуре, фланцевым соединениям, манометрам и датчикам давления на отметках от 1,5 до 8 м. Часто двухуровневые — нижний ярус к коллекторам, верхний к воздушникам и клапанам.
    • Котельные и тепловые пункты — Площадки к горелочным устройствам, теплообменникам, расширительным бакам. Температура у котла — до 60°С, настил — решётка для вентиляции зоны обслуживания.
    • Резервуарные парки — Площадки у люков, дыхательных клапанов, указателей уровня на верхних поясах резервуаров высотой 6–18 м. Проектируем с учётом ветровой нагрузки и обледенения для наружных объектов.
    • Фильтровальные и очистные станции — Площадки над фильтрами, отстойниками, аэраторами для загрузки реагентов, отбора проб, технического обслуживания. Нержавеющая сталь — при контакте с агрессивными средами.
    • Производственные цеха — Площадки к вентиляционным установкам, подвесному оборудованию, технологическим аппаратам. Встраиваются в существующую компоновку без изменения несущих конструкций здания.

    Как проходит работа

    1. Заявка передаёте планировку объекта, отметки оборудования, нагрузки и условия эксплуатации.
    2. Проектирование разрабатываем компоновку, выбираем конструктивную схему, рассчитываем нагрузки.
    3. КМД выпускаем рабочую документацию в собственном конструкторском отделе, согласовываем с заказчиком.
    4. Производство изготавливаем на заводе площадью 1 500 м² с контролем геометрии и качества сварки.
    5. Доставка отгружаем с маркировкой элементов и монтажной схемой.
    6. Монтаж выполняем своими бригадами или передаём КМД заказчику.

    Стоимость площадок обслуживания — от от 134 505 руб./т. Гарантия — 5 лет.

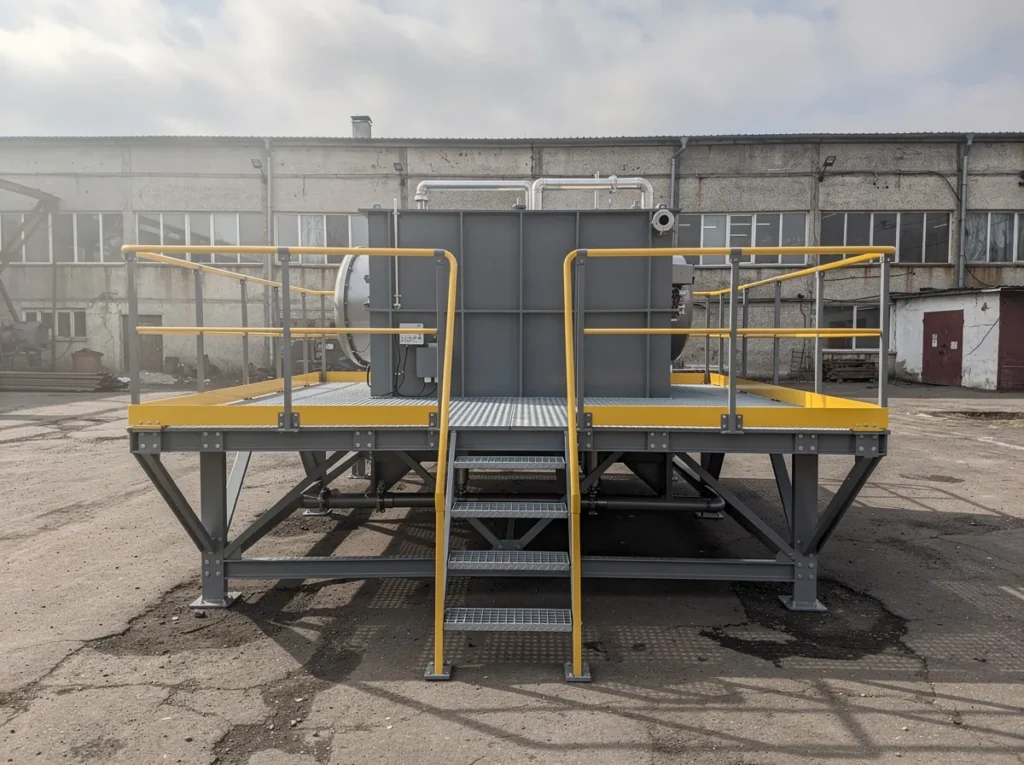

    Площадки обслуживания оборудования — Проект 1, фото 1 | Промфер Проект 1, фото 1

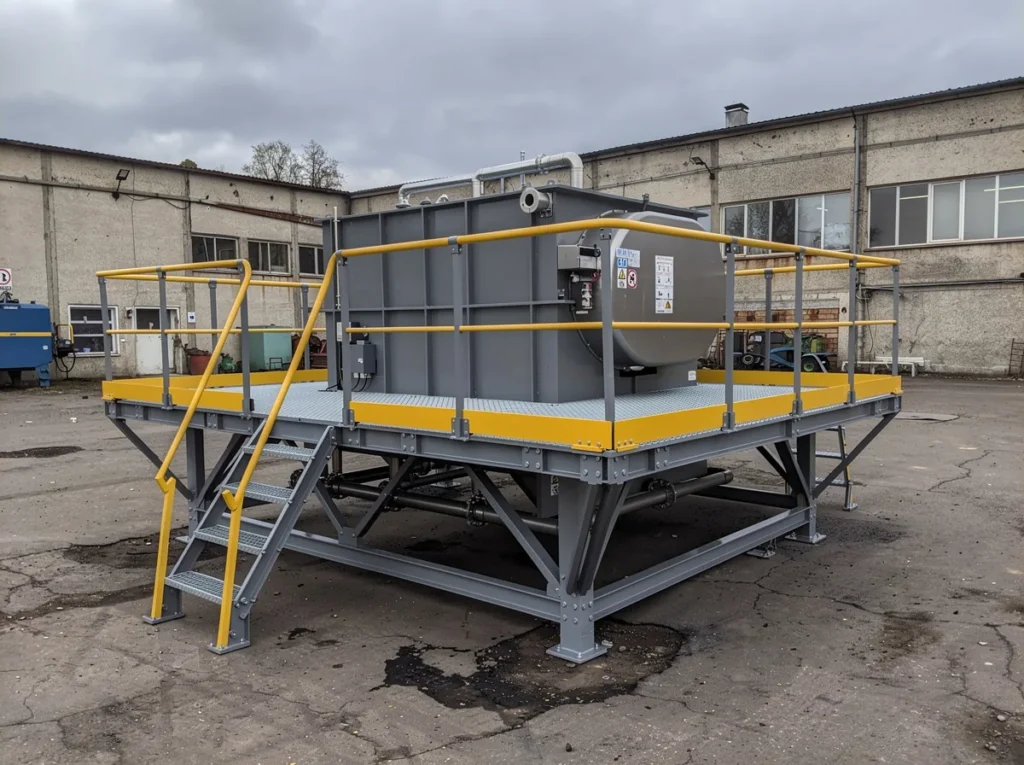

    Площадки обслуживания оборудования — Проект 1, фото 2 | Промфер Проект 1, фото 2

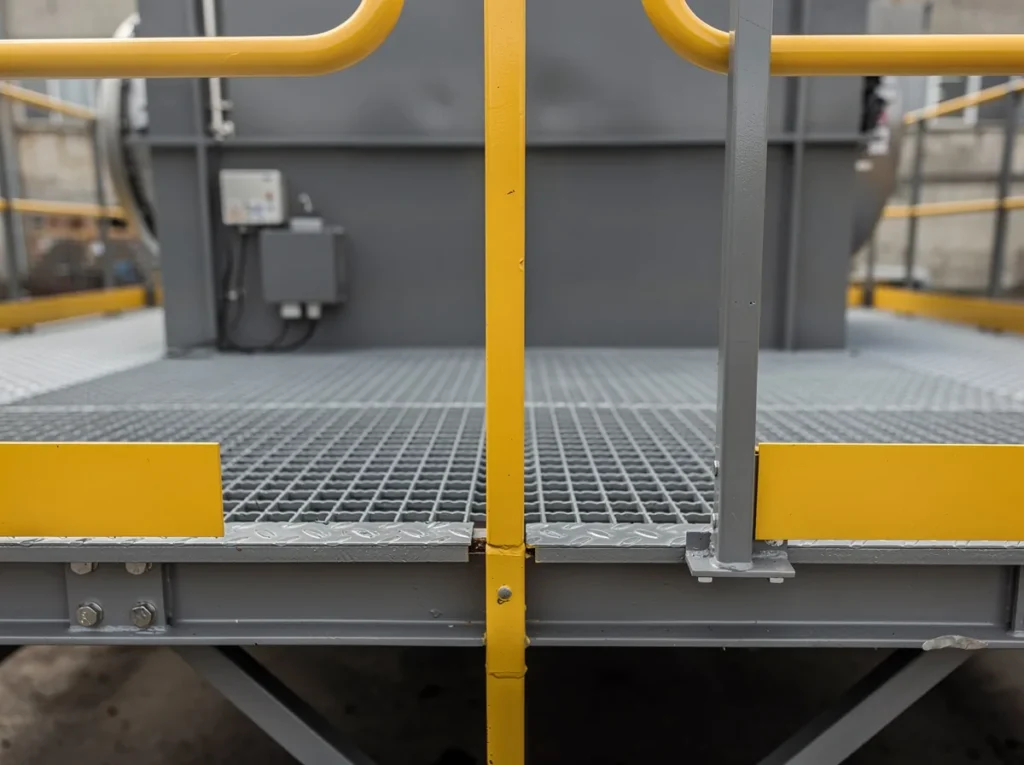

    Площадки обслуживания оборудования — Проект 1, фото 3 | Промфер Проект 1, фото 3

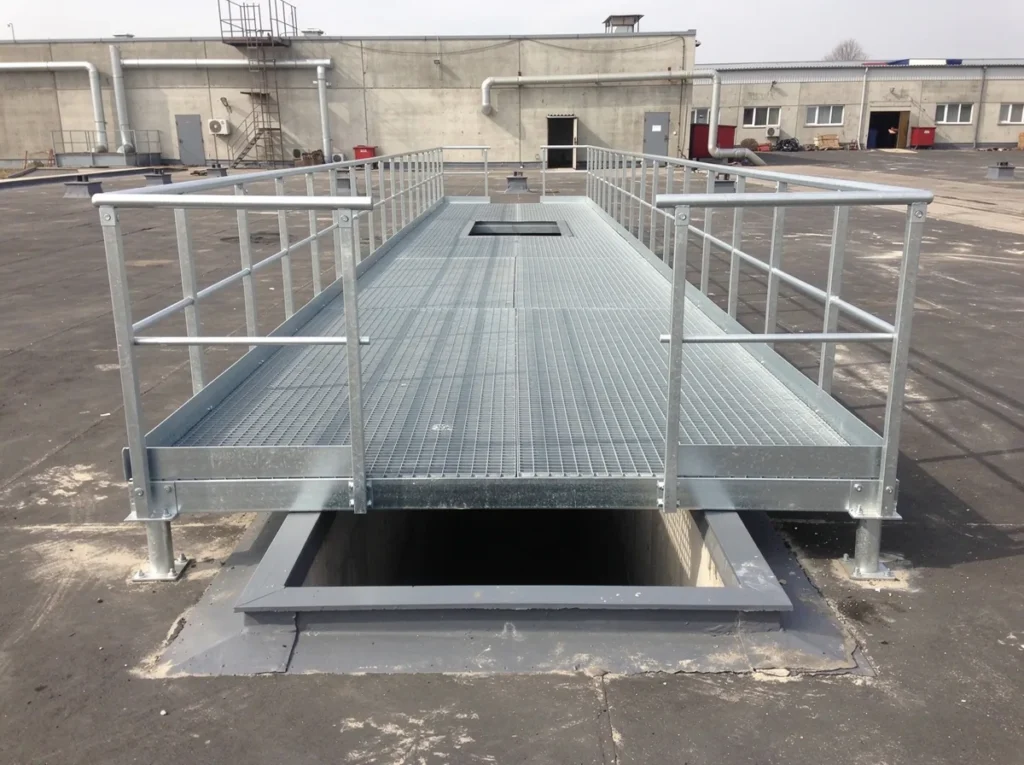

    Площадки обслуживания оборудования — Проект 2, фото 1 | Промфер Проект 2, фото 1

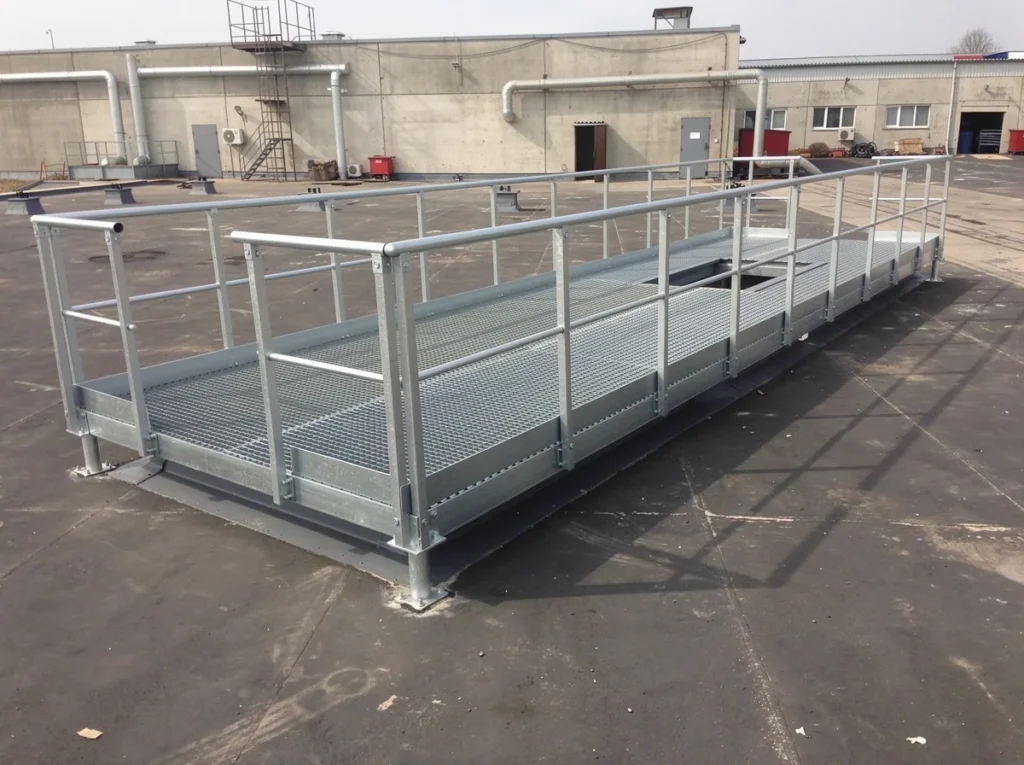

    Площадки обслуживания оборудования — Проект 2, фото 2 | Промфер Проект 2, фото 2

    Конструктивные решения

    • Площадка на собственных стойках — Стойки опираются на пол или отдельный фундамент — не нагружают оборудование и несущие конструкции здания. Применяется там, где оборудование не рассчитано на восприятие дополнительных нагрузок.
    • Площадка, закреплённая к колонне или стене — Консольное крепление через кронштейны к несущей конструкции здания — вылет до 2 м. Не требует отдельного фундамента. Нагрузка передаётся на колонну: проверяем её несущую способность до проектирования.
    • Площадка на стойках оборудования — Крепится к корпусу аппарата или ёмкости. Проектируем совместно с заводом-изготовителем оборудования или по паспортным данным о допустимых нагрузках на корпус.
    • Обходная площадка — Охватывает оборудование по периметру — обеспечивает доступ со всех сторон. Применяется у крупных аппаратов, резервуаров, турбин, где нужно обслуживать несколько точек на одной отметке.
    • Многоярусная площадка — Несколько уровней на общих стойках под оборудование на разных отметках. Экономит место — одна стойка несёт площадки двух и более ярусов.

    Технические параметры

    • Нормативная нагрузка на настил — 200 кг/м² для лёгкого обслуживания, 400 кг/м² при работе с инструментом и материалами, 750 кг/м² при складировании по СП 20.13330
    • Настил — решётчатые панели ГОСТ 23120 для наружных и горячих зон, рифлёный лист 4–6 мм для закрытых помещений
    • Ограждение — перила высотой 1 100 мм, промежуточный поручень на 550 мм, бортовая доска 100 мм по ГОСТ 23120 и ТР ЕАЭС 043/2017
    • Лестничные марши — уклон 45° или 60°, ширина от 600 мм, ступени из рифлёного листа или решётки
    • Стойки и несущие балки — двутавр, швеллер, труба прямоугольная по расчёту
    • Марки стали — С245, С345 по ГОСТ 27772; нержавеющая сталь AISI 304 для агрессивных сред
    • Антикоррозионная обработка — грунтование и покраска для закрытых помещений, горячее цинкование для наружных площадок.

    Рассчитаем площадку обслуживания под ваш объект — пришлите планировку и отметки оборудования, КП подготовим за 24 часа.

      Загрузить чертеж / ТЗ


      Можно загрузить чертёж, ТЗ, эскиз или архив до 20 МБ.


      Расчёт цены производства металлоконструкций

      Ответьте на несколько вопросов и узнайте стоимость производства с учётом указанных параметров.

      Готово: 0%
      Шаг 1

      Укажите тип металлоконструкций:

      Шаг 2

      Укажите массу металлоконструкций

      Шаг 3

      Укажите необходимое покрытие:

      Предварительная стоимость металлоконструкций составит:

      0 ₽*

      Для точной оценки стоимости заказа направьте чертежи и контактные данные:

      Выполненные проекты

      Посмотреть все проекты
      Строительство несущего каркаса общежитий под сэндвич-панели
      МАФ «Амфитеатр» для ледового катка по программе «Зима в Москве»
      Ограждение территории ФОКа: 75 тонн металла за 45 дней

      Мы изготовили больше

      0 +

      металлоконструкций

      1.1
      1.2
      1.3
      1.4
      111
      1.5
      7
      1.9
      1.8
      12

      Изготовление площадок обслуживания

      Площадки обслуживания оборудования изготавливаем с разработкой КМД или по чертежам заказчика. Площадки на стойках, консольные, обходные, многоярусные — под любую компоновку объекта. Решётчатый настил, перила, лестничные марши — в одной поставке с несущими конструкциями.

      Площадки обслуживания от производителя

      Купить площадку обслуживания у завода — значит получить конструкцию, соответствующую требованиям промышленной безопасности и ТР ЕАЭС 043/2017, с расчётом нагрузок и паспортом качества. Стоимость — от от 134 505 руб./т.

      От чего зависит цена площадки обслуживания

      Стоимость зависит от площади настила, высоты стоек, типа крепления и антикоррозионной обработки. Площадка с горячим цинкованием для наружного резервуара обходится дороже внутренней площадки с покраской. Многоярусная конструкция дороже однояросной при одинаковой площади. Рассчитаем за 24 часа.

      FAQS

      Часто задаваемые вопросы

      Термины часто используют как синонимы. Технологическая площадка — более широкое понятие, включает площадки для технологических операций. Площадка обслуживания — для доступа к оборудованию. Нормативные требования одинаковые.
      Да. По ТР ЕАЭС 043/2017 ограждение обязательно при высоте от 0,5 м. Исключений для «низких» площадок нет.
      Да. Крепление на анкерных болтах к закладным или через химические анкеры в бетон. Сварка к несущим конструкциям здания требует согласования с проектировщиком здания.
      Решётчатый — он не задерживает тепло снизу, обеспечивает вентиляцию зоны обслуживания и не скользит при попадании конденсата.
