    Доковые конструкции работают в условиях, которых нет у обычных промышленных объектов: постоянный контакт с водой, ударные нагрузки от судов при швартовке, знакопеременные нагрузки от волнения и приливов. Металл в морской воде корродирует в 5–10 раз быстрее, чем в атмосфере. Проектируем и изготавливаем доковые конструкции для речных и морских портов, судоремонтных предприятий, гидротехнических сооружений и промышленных причалов. За 15 лет сдали более 300 объектов по всей России.

    Что мы изготавливаем

    • Причальные конструкции — металлические эстакады, пирсы, понтонные причалы. Несущий каркас из труб или двутавров, настил из рифлёного листа или решётчатых панелей. Рассчитываем на нормативные нагрузки от транспортных средств, штабелей грузов и крановых механизмов.
    • Отбойные устройства (кранцы) — металлические конструкции для восприятия ударных нагрузок при швартовке судов. Стальные рамы под резиновые или деревянные кранцы, крепящиеся к причальной стенке или сваям.
    • Швартовные тумбы и битенги — литые или сварные конструкции для крепления швартовных концов. Рассчитываются на усилие швартовки в зависимости от класса судна.
    • Трапы и сходни — регулируемые металлические трапы для посадки и высадки на суда при переменном уровне воды. Длина — от 3 до 15 м, ширина — от 900 мм, настил — рифлёный лист или решётка.
    • Крановые эстакады и подкрановые пути — металлические эстакады под портальные и козловые краны на причалах. Рассчитываются на вертикальные и горизонтальные нагрузки от кранов с динамическими коэффициентами.
    • Технологические площадки и переходы — обслуживающие площадки у судоподъёмных ворот, технологические переходы над шлюзовыми камерами, лестницы и ограждения гидротехнических сооружений.
    • Плавучие понтоны и рабочие платформы — стальные понтоны для плавучих причалов, рабочих платформ при строительстве и ремонте гидросооружений. Герметичные отсеки, буи и крепёжные элементы.

    Как проходит работа

    1. Заявка передаёте тип объекта, класс судов, условия эксплуатации и регион.
    2. Проектирование разрабатываем КМ и КМД с учётом нагрузок, агрессивности среды и нормативных требований.
    3. Антикоррозионная система подбираем схему покрытий под зоны эксплуатации.
    4. Производство изготавливаем на заводе площадью 1 500 м² с контролем геометрии и толщины покрытий.
    5. Доставка отгружаем с маркировкой, монтажной схемой и паспортами качества.
    6. Монтаж выполняем своими бригадами или передаём КМД заказчику.

    Стоимость доковых конструкций рассчитывается индивидуально. Гарантия — 5 лет.

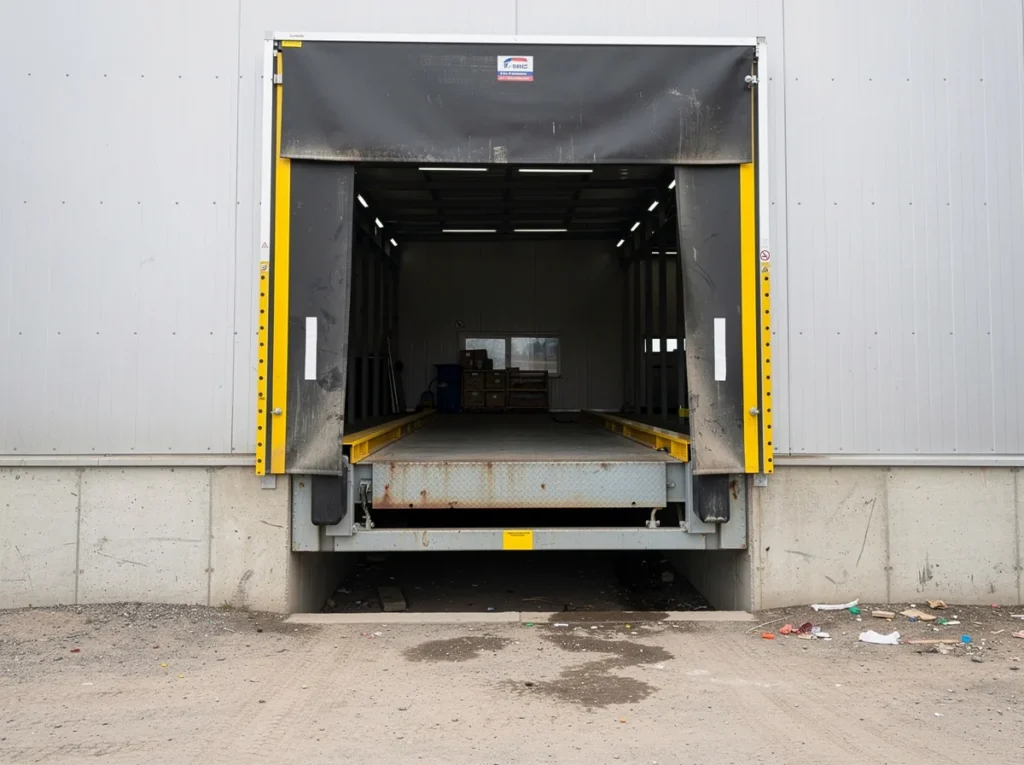

    Доковые конструкции — Проект 1, фото 1 | Промфер Проект 1, фото 1

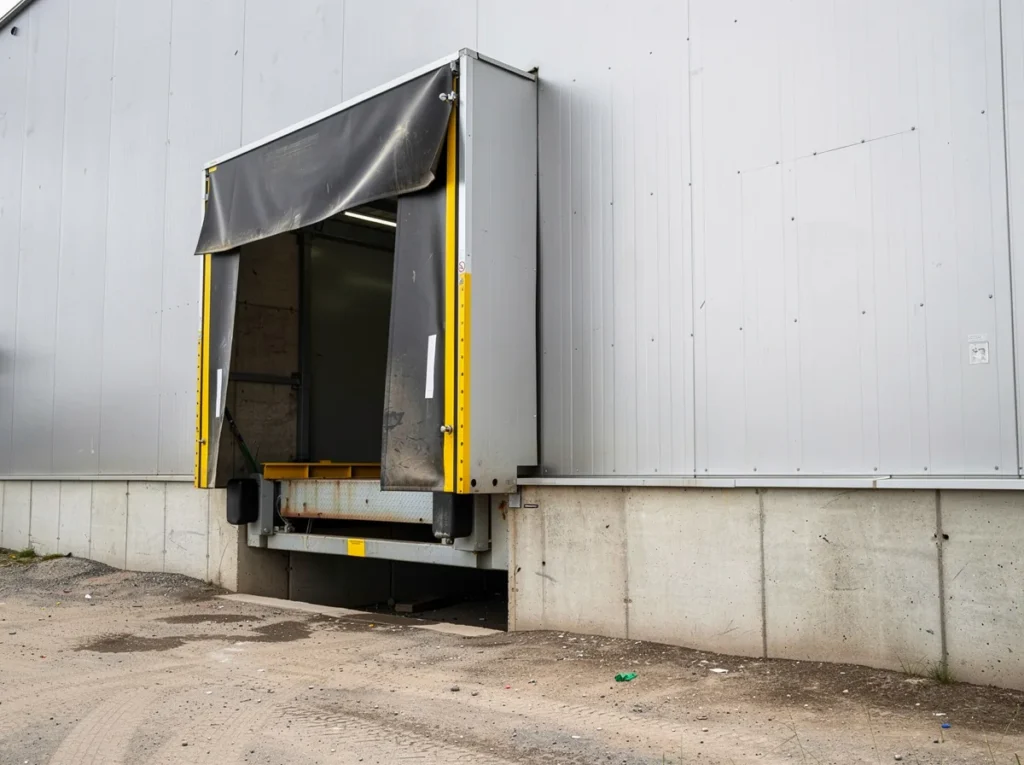

    Доковые конструкции — Проект 1, фото 2 | Промфер Проект 1, фото 2

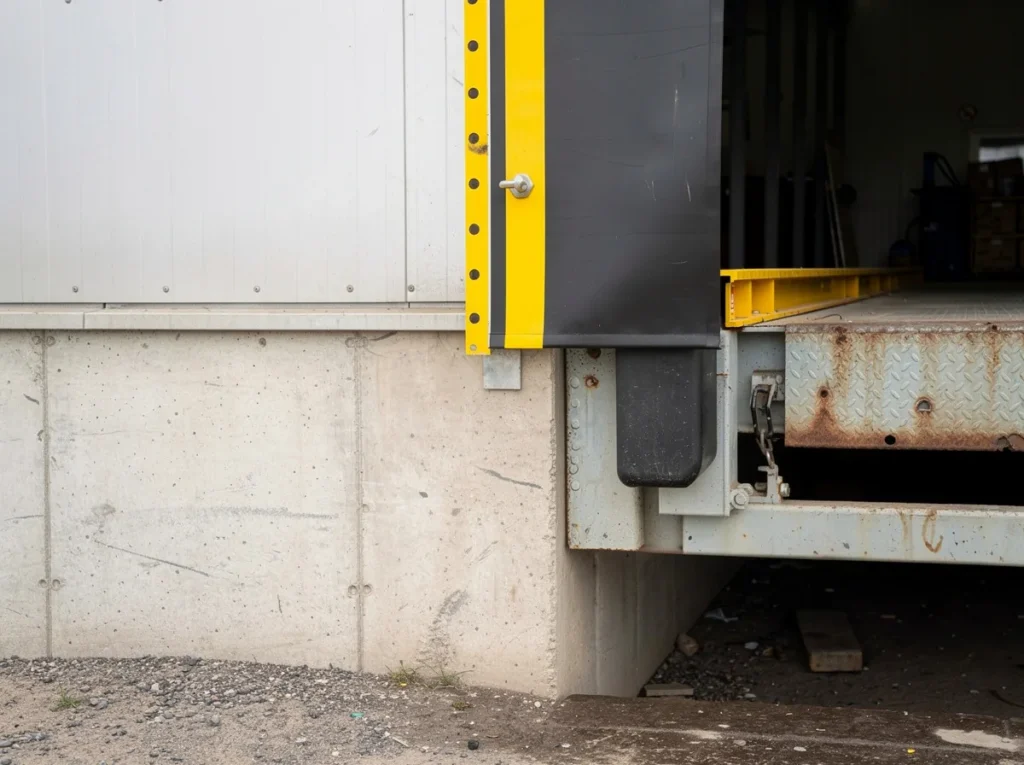

    Доковые конструкции — Проект 1, фото 3 | Промфер Проект 1, фото 3

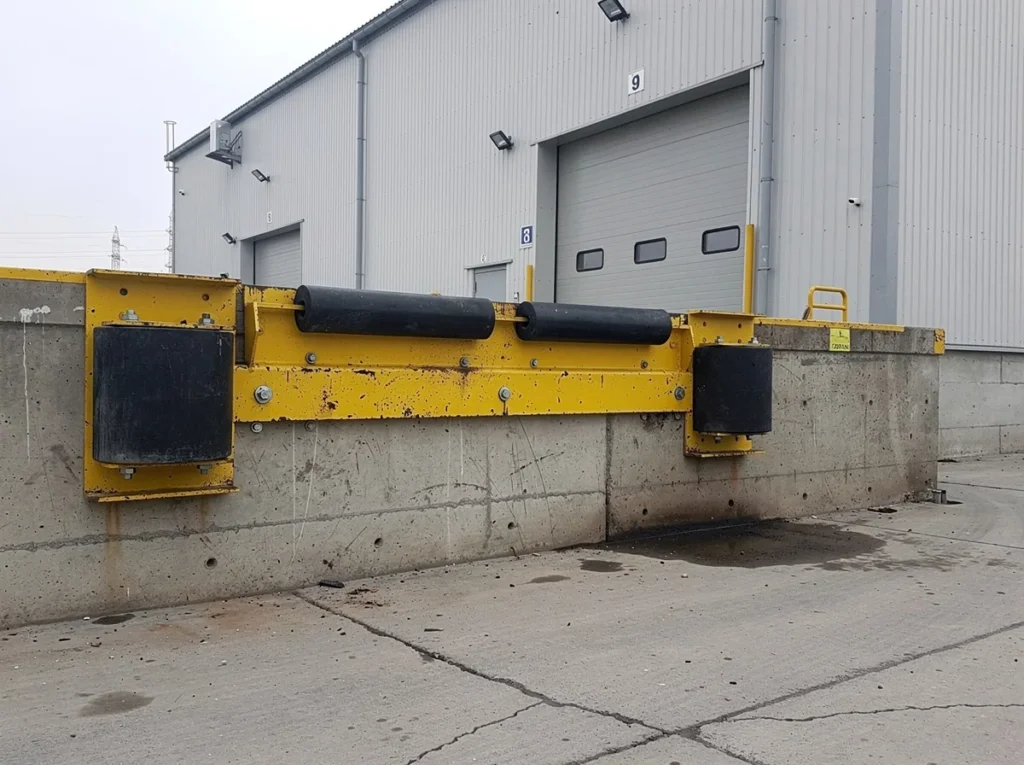

    Доковые конструкции — Проект 2, фото 1 | Промфер Проект 2, фото 1

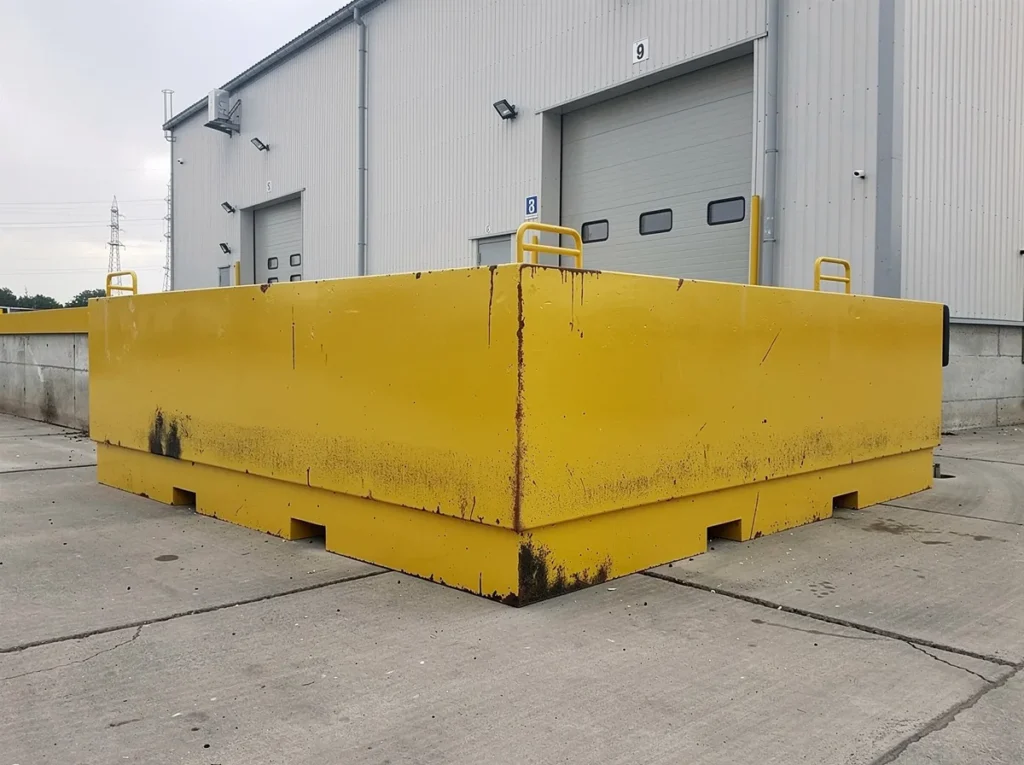

    Доковые конструкции — Проект 2, фото 2 | Промфер Проект 2, фото 2

    Особенности проектирования доковых конструкций

    Доковые конструкции проектируются иначе, чем наземные промышленные объекты.

    • Агрессивная среда — морская вода содержит хлориды, разрушающие обычные защитные покрытия. Для подводных и переменно-смачиваемых зон применяем эпоксидные покрытия толщиной от 400 мкм или катодную защиту. Для надводных зон — цинкнаполненные грунты с финишными полиуретановыми покрытиями.
    • Переменно-смачиваемая зона — наиболее агрессивная: металл периодически намокает и высыхает, насыщается кислородом. Коррозия здесь идёт в 3–5 раз быстрее, чем в постоянно подводной зоне. Проектируем с увеличенным припуском на коррозию или применяем нержавеющую сталь.
    • Ударные нагрузки — швартовка судна создаёт динамическую нагрузку, в несколько раз превышающую статическую. Конструкции в зоне контакта рассчитываем с коэффициентами динамичности по СП 38.13330.
    • Знакопеременные нагрузки — волнение, приливы и отливы создают циклические нагрузки. Для сварных конструкций, работающих на усталость, проводим расчёт по категориям сварных соединений ГОСТ Р 54387.

    Рассчитаем доковые конструкции под ваши условия эксплуатации — пришлите параметры, КП подготовим за 24 часа.

    Технические параметры

    • Марки стали — С345, С390 для несущих конструкций; 09Г2С для эксплуатации при температурах до −60°С; AISI 316L для элементов в постоянном контакте с морской водой
    • Антикоррозионная система для надводной зоны — цинкнаполненный грунт 80 мкм + эпоксидный промежуточный слой 120 мкм + полиуретановый финиш 80 мкм
    • Антикоррозионная система для подводной зоны — эпоксидное покрытие от 400 мкм или катодная защита с протекторами
    • Припуск на коррозию — от 2 до 4 мм на сторону для подводных элементов без катодной защиты
    • Расчётные нормативы — СП 38.13330 «Нагрузки и воздействия на гидротехнические сооружения», СП 101.13330
    • Настил причальных площадок — рифлёный лист 6–12 мм, решётчатые панели ГОСТ 23120.

      Загрузить чертеж / ТЗ


      Можно загрузить чертёж, ТЗ, эскиз или архив до 20 МБ.


      Расчёт цены производства металлоконструкций

      Ответьте на несколько вопросов и узнайте стоимость производства с учётом указанных параметров.

      Готово: 0%
      Шаг 1

      Укажите тип металлоконструкций:

      Шаг 2

      Укажите массу металлоконструкций

      Шаг 3

      Укажите необходимое покрытие:

      Предварительная стоимость металлоконструкций составит:

      0 ₽*

      Для точной оценки стоимости заказа направьте чертежи и контактные данные:

      Выполненные проекты

      Посмотреть все проекты
      Строительство несущего каркаса общежитий под сэндвич-панели
      МАФ «Амфитеатр» для ледового катка по программе «Зима в Москве»
      Ограждение территории ФОКа: 75 тонн металла за 45 дней

      Мы изготовили больше

      0 +

      металлоконструкций

      1.1
      1.2
      1.3
      1.4
      111
      1.5
      7
      1.9
      1.8
      12

      Изготовление доковых конструкций

      Доковые конструкции изготавливаем с учётом агрессивной морской среды, ударных нагрузок при швартовке и знакопеременных нагрузок от волнения. Причальные эстакады, трапы, крановые пути, понтоны, швартовные тумбы — с антикоррозионными системами под каждую зону эксплуатации.

      Доковые конструкции от производителя

      Купить доковые конструкции у завода — значит получить расчёт по СП 38.13330, подбор антикоррозионной системы под зоны эксплуатации и паспорт качества с протоколом контроля покрытий. Марки стали и защитные покрытия — под условия конкретного объекта.

      От чего зависит цена доковых конструкций

      Стоимость зависит от типа конструкции, марки стали и антикоррозионной системы. Конструкции из AISI 316L с эпоксидным покрытием 400 мкм обходятся дороже наземных аналогов из С345. Рассчитываем индивидуально по параметрам объекта за 24 часа.

      FAQS

      Часто задаваемые вопросы

      С345 для надводных несущих элементов, 09Г2С при температурах до −60°С, AISI 316L для постоянно подводных элементов в морской воде с высоким содержанием хлоридов.
      Для морских условий — обязательна. Протекторная защита цинковыми или алюминиевыми анодами продлевает срок службы подводных конструкций в 2–3 раза по сравнению с одним покрытием.
      При комплексной антикоррозионной защите и катодной защите подводной части — от 25 лет. Без катодной защиты и с минимальным покрытием — 8–12 лет в морских условиях.
      Да. Стальные понтоны с герметичными отсеками, буями и швартовными элементами. Плавучесть и остойчивость рассчитываем по ГОСТ Р 53718.
