    Прогоны, связи и фахверк — элементы, без которых кровельный каркас не работает как единая система. Прогоны несут настил и передают нагрузку на фермы, связи обеспечивают пространственную жёсткость, фахверк держит торцевую стену. Каждый из них рассчитывается отдельно — и каждый влияет на устойчивость всей конструкции. Проектируем и изготавливаем кровельные металлоконструкции для промышленных, складских и сельскохозяйственных объектов. За 15 лет сдали более 300 объектов по всей России.

    Что входит в кровельные металлоконструкции

    • Прогоны — горизонтальные балки, опирающиеся на верхние пояса ферм или ригелей с шагом 1,5–3 м. Несут профилированный лист или сэндвич-панели, передают снеговую и ветровую нагрузку на главные несущие элементы. Применяем три типа в зависимости от пролёта и нагрузки.
    • Швеллер горячекатаный — для пролётов до 6 м при стандартных снеговых нагрузках. Прост в изготовлении и монтаже, хорошо работает на изгиб в одной плоскости.
    • Гнутый Z-профиль — для пролётов 6–9 м. Несимметричное сечение позволяет перекрывать прогоны внахлёст в опорных зонах, повышая несущую способность без увеличения сечения.
    • Гнутый С-профиль — для пролётов до 9 м при высоких снеговых нагрузках. Симметричное сечение, проще в монтаже по сравнению с Z-профилем.
    • Связи — стержневые элементы, обеспечивающие пространственную жёсткость кровельного диска. Без них ферма устойчива только в своей плоскости — под поперечной нагрузкой или при монтаже теряет положение.
    • Горизонтальные связи по верхним поясам ферм — образуют жёсткий диск кровли, передающий ветровую нагрузку на торцевые рамы или фахверк.
    • Вертикальные связи между фермами — фиксируют положение ферм в поперечном направлении, обеспечивают устойчивость сжатого пояса.
    • Распорки — одиночные стержни между фермами, предотвращающие боковое смещение до установки постоянных связей.
    • Фахверк — вертикальная решётчатая или балочная конструкция в торцах здания. Несёт ветровую нагрузку на торцевую стену и передаёт её на основные рамы через горизонтальные связи. Фахверковые колонны опираются на фундамент и крепятся к ригелю крайней рамы скользящим узлом — чтобы не мешать температурным деформациям здания.

    Как проходит работа

    1. Заявка передаёте шаг ферм, пролёт, регион и тип кровельного настила.
    2. Расчёт определяем снеговые и ветровые нагрузки, подбираем тип и сечение прогонов, схему связей.
    3. КМ и КМД разрабатываем в собственном конструкторском отделе, согласовываем с заказчиком.
    4. Производство изготавливаем на заводе площадью 1 500 м² с контролем геометрии.
    5. Доставка отгружаем с маркировкой и монтажной схемой.
    6. Монтаж выполняем своими бригадами или передаём КМД заказчику.

    Стоимость кровельных прогонов, связей и фахверков — от от 140 910 руб./т. Гарантия на несущие элементы — 5 лет.

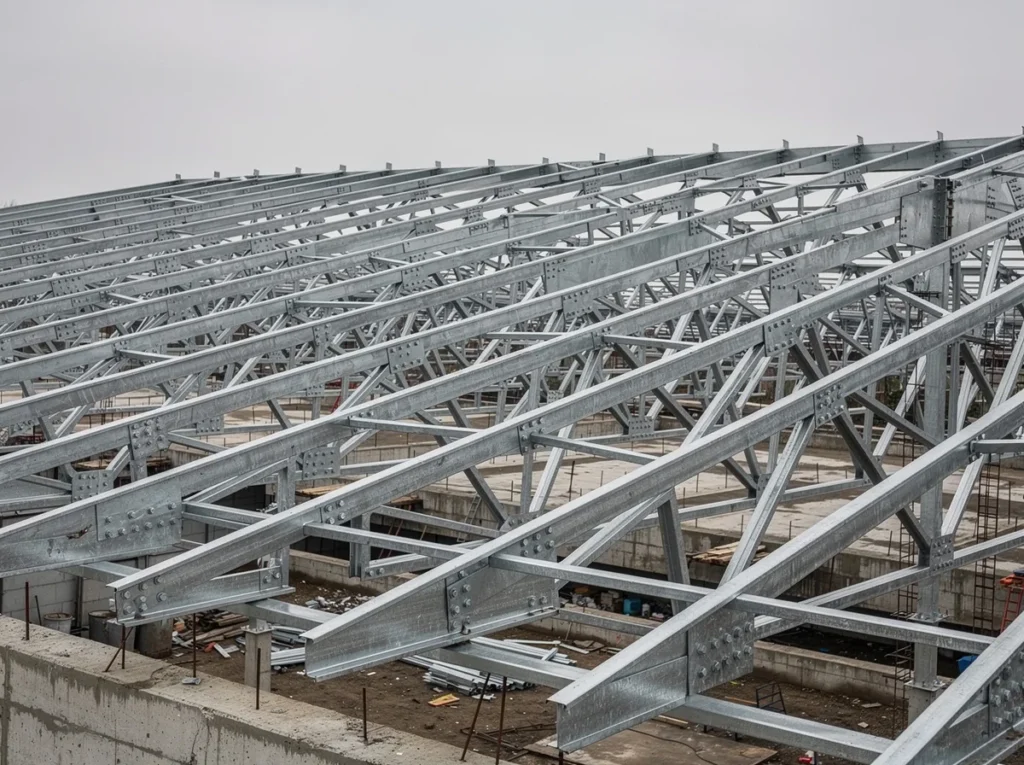

    Кровельные МК — Проект 1, фото 1 | Промфер Проект 1, фото 1
    Кровельные МК — Проект 1, фото 2 | Промфер Проект 1, фото 2

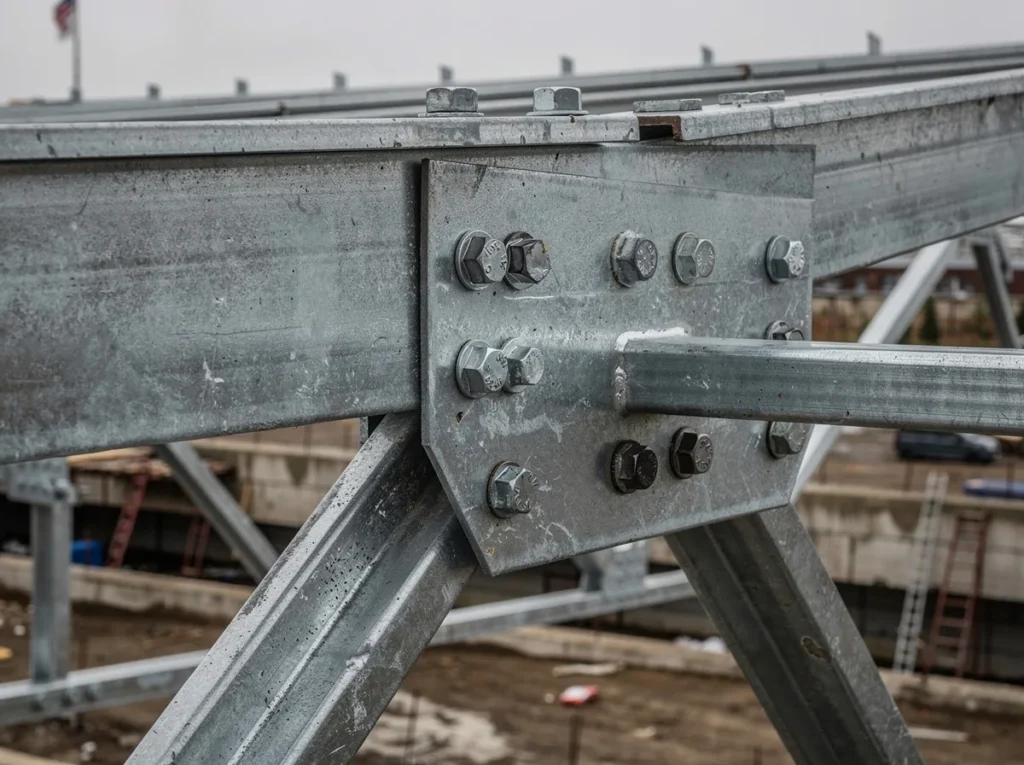

    Кровельные МК — Проект 1, фото 3 | Промфер Проект 1, фото 3

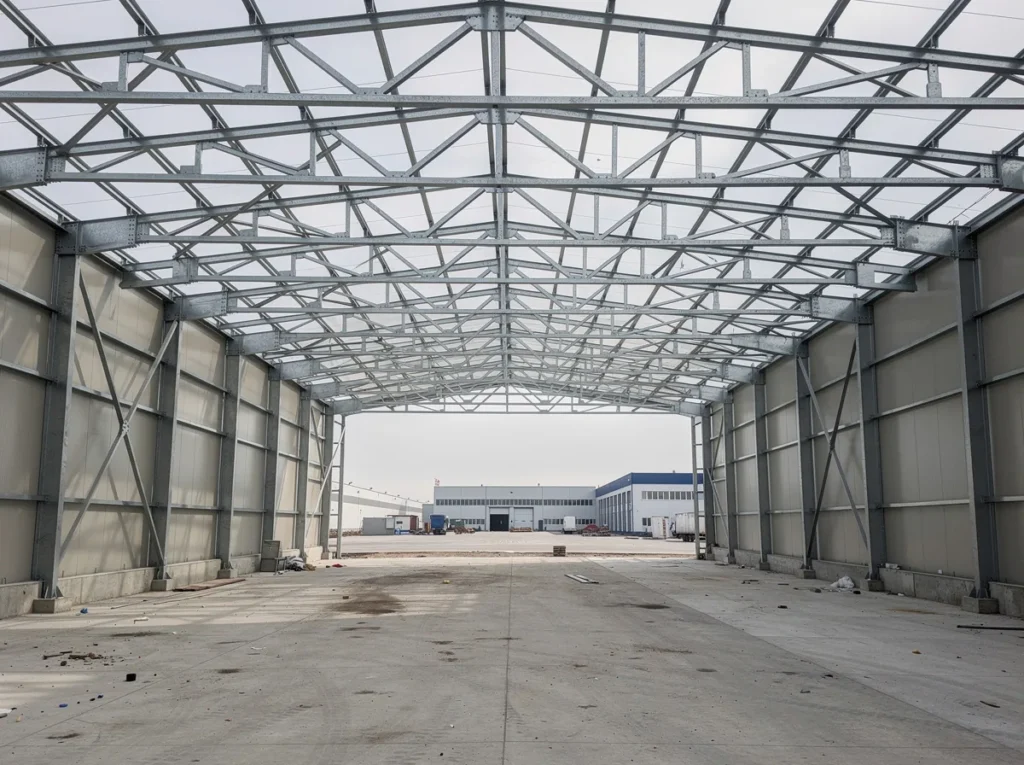

    Кровельные МК — Проект 2, фото 1 | Промфер Проект 2, фото 1
    Кровельные МК — Проект 2, фото 2 | Промфер Проект 2, фото 2

    Технические параметры

    • Прогоны — швеллер 12П–20П по ГОСТ 8240; Z-профиль и С-профиль 150–300 мм из оцинкованной стали 0,8–2,5 мм или из стали С245
    • Шаг прогонов — 1,5–3 м, определяется расчётом под тип настила и снеговой район
    • Связи — из уголка 50×50–100×100, трубы 57–89 мм или гнутого профиля
    • Фахверковые колонны — двутавр или сварное сечение высотой 200–600 мм в зависимости от высоты торцевой стены
    • Марки стали — С245, С345 по ГОСТ 27772
    • Снеговые и ветровые нагрузки — по СП 20.13330.2017, расчёт под регион строительства
    • Антикоррозионная обработка — грунтование, покраска, горячее или холодное цинкование.

    КМД разрабатываем сами. Узлы примыкания прогонов к фермам, крепление связей и скользящий узел фахверка прорабатываются до запуска в производство.

    Рассчитаем кровельные металлоконструкции под ваш шаг ферм и снеговой район — пришлите параметры, КП подготовим за 24 часа.

    Что входит в поставку

    • Прогоны с маркировкой по позициям КМД
    • Связевые пакеты — стержни, фасонки, болтовые соединения
    • Фахверковые колонны с базами и оголовками
    • Крепёж и метизы согласно проекту
    • Рабочая документация КМД с монтажной схемой и деталировкой узлов

    Паспорта качества на металлопрокат.

      Загрузить чертеж / ТЗ


      Можно загрузить чертёж, ТЗ, эскиз или архив до 20 МБ.


      Расчёт цены производства металлоконструкций

      Ответьте на несколько вопросов и узнайте стоимость производства с учётом указанных параметров.

      Готово: 0%
      Шаг 1

      Укажите тип металлоконструкций:

      Шаг 2

      Укажите массу металлоконструкций

      Шаг 3

      Укажите необходимое покрытие:

      Предварительная стоимость металлоконструкций составит:

      0 ₽*

      Для точной оценки стоимости заказа направьте чертежи и контактные данные:

      Выполненные проекты

      Посмотреть все проекты
      Строительство несущего каркаса общежитий под сэндвич-панели
      МАФ «Амфитеатр» для ледового катка по программе «Зима в Москве»
      Ограждение территории ФОКа: 75 тонн металла за 45 дней

      Мы изготовили больше

      0 +

      металлоконструкций

      1.1
      1.2
      1.3
      1.4
      111
      1.5
      7
      1.9
      1.8
      12

      Изготовление кровельных металлоконструкций

      Прогоны, связи и фахверк изготавливаем под конкретный шаг ферм, снеговой район и тип настила. Завод принимает заказы на полные комплекты с КМД и паспортами качества, а также на отдельные позиции для достройки или замены элементов существующего здания.

      Прогоны и связи от производителя

      Купить кровельные прогоны у завода-изготовителя — значит получить расчёт под ваш снеговой район и шаг ферм, а не типовое решение из каталога. Z- и С-профили, швеллеры, связевые пакеты — изготавливаем и комплектуем в одном заказе. Стоимость — от от 140 910 руб./т.

      От чего зависит цена кровельных прогонов и связей

      Стоимость зависит от типа профиля, сечения и объёма антикоррозионной обработки. Гнутый Z-профиль из оцинкованной стали обходится дешевле сварного прогона из листового проката при одинаковой несущей способности на стандартных пролётах. Точную цену рассчитаем по вашим данным за 24 часа.

      FAQS

      Часто задаваемые вопросы

      Z-профиль позволяет выполнять неразрезную схему: прогоны перекрываются внахлёст в опорной зоне над фермой. Это повышает несущую способность на 20–30% без увеличения сечения. Швеллер работает как разрезная балка — каждый пролёт независим. При пролётах прогона свыше 6 м Z-профиль экономичнее.
      По СП 16.13330 горизонтальные связи устанавливаются в крайних и средних шагах здания, не реже чем через 60 м. Вертикальные связи — в каждом связевом блоке. Точное количество определяется расчётом на устойчивость и ветровые нагрузки — зависит от длины и высоты здания.
      Здание под нагрузкой и при изменении температуры деформируется по длине. Если фахверковая колонна жёстко прикреплена к ригелю крайней рамы, она будет мешать этим деформациям и получит дополнительные изгибающие усилия, для которых не рассчитана. Скользящий узел позволяет ригелю смещаться относительно колонны, не нагружая её.
      Да. Принимаем заказы на отдельные позиции. Для расчёта прогонов достаточно знать шаг ферм, длину прогона, снеговой район и тип кровельного настила. Если есть готовые чертежи — запускаем в производство без разработки КМД.
